Contrôle vectoriel VFD pour la commande de moteur de pompe et de ventilateur XFC550

Les vfd à contrôle vectoriel de la série XFC550 conviennent aux charges générales telles que les pompes et les ventilateurs.

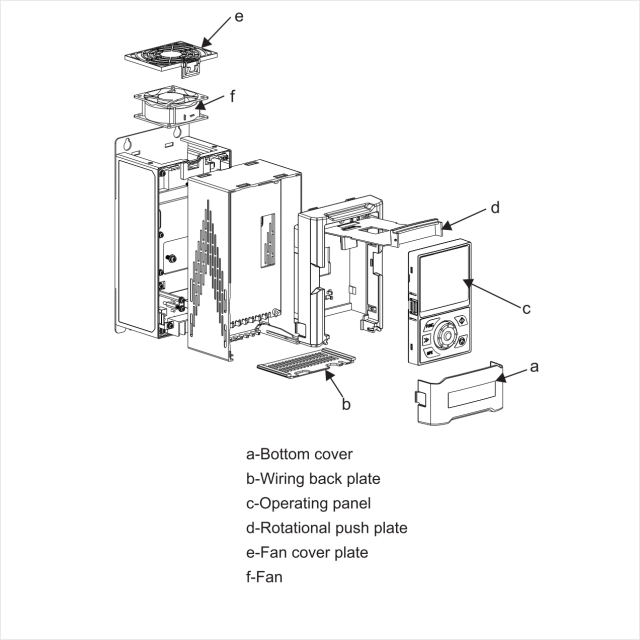

✔Conception modulaire, structure compacte et petite taille.

✔Conception d'interface homme-machine, opération plus facile et affichage plus clair.
✔Connecteurs enfichables, pratiques pour l'utilisation et l'entretien.
✔Conception longue durée, fonction de protection complète.

XFC550 VFD GUIDE DE RÉFÉRENCE RAPIDE.pdf

État de disponibilité:


enquête Ajouter au panier

Modèle:
Convertisseur de fréquence XFC550
Tension d'alimentation:
triphasé 380V~480V
Moteur applicable:
Moteur à courant alternatif
Puissance du moteur:
1,5 (2 ch) ~ 450 kW (600 ch)
Application:
Charges à usage général, telles que pompes, ventilateurs, compresseurs, etc.
Télécharger:
XFC550 VFD User Manual V1.0.pdf

Caractéristiques des VFD à contrôle vectoriel XFC550 (variateurs CA)

XFC550 est un variateur de fréquence à contrôle vectoriel hautes performances, ses caractéristiques :

1. Ce modèle convient pour charges générales, ventilateurs, pompes et compresseurs, etc.

2. A la performance de contrôle vectoriel en boucle ouverte, contrôle vectoriel en boucle fermée et Contrôle V/f;

3. Fonctions d'extension d'application flexibles, comprenant principalement Carte d'extension E/S, carte d'extension codeur, Carte d'extension CPL;

4. Expansion de communication riche, CANopen, Profibus, EtherCAT et d'autres cartes d'extension de communication peuvent être connectées via l'interface d'extension ;

5. 11K0 et les modèles ci-dessus ont réacteur DC intégré;

6. Panneau de commande LED externe peut être introduit;

7. Assistance mural, embarqué, cote à cote, de haut en bas et d'autres méthodes d'installation ;

8. Toutes les séries prennent en charge le commun Bus DC et alimentation DC.

Quatre ensembles de paramètres de contrôle du moteur :

Quatre ensembles de paramètres de commande de moteur sont fournis en standard, qui peuvent correspondre à quatre types de moteurs avec des exigences de processus et des segments de puissance différents.

Il suffit de régler à l'avance les paramètres pertinents de chaque groupe de moteurs et de passer à l'utilisation via la borne DI, sans réglage supplémentaire des paramètres.De cette façon, le problème de sauvegarde et de remplacement des variateurs de fréquence sur le site du projet est bien traité et la fiabilité du projet est améliorée.

Configuration flexible des ports :

Les clients peuvent choisir une carte d'extension E/S en fonction de leurs besoins.Selon différentes exigences de processus, la configuration flexible de la quantité numérique et de la quantité analogique offre une commodité pour la conception et le débogage du projet.

Applications d'extension riches :

Le variateur de fréquence de la série XFC550 prend en charge l'application de deux cartes d'extension intégrées en même temps.

Un canal d'extension de fonction et de communication, y compris des cartes d'extension IO, des cartes d'extension programmables PLC et diverses cartes d'extension de communication, etc. ;un canal de cartes d'extension d'encodeur, y compris les cartes d'extension d'encodeur compatibles avec les interfaces différentielles et OC et les cartes d'extension de résolveur, etc. Utilisation combinée pour réaliser une variété de fonctions de contrôle système complexes.

Contrôle de décrochage haute performance :

Le contrôle de décrochage de surintensité et de surtension haute performance peut mieux répondre aux exigences de charge de différentes caractéristiques mécaniques, de sorte que les caractéristiques mécaniques du moteur peuvent être dures ou douces, et sont largement utilisées dans diverses applications d'équipement d'ingénierie.

Variateur de fréquence XFC550 Câblage externe du système

Variateur de courant alternatif industriel-XiChiElectric

Paramètres techniques du variateur de vitesse XFC550

Article		spécification
Source de courant	Tension nominale	triphasé 380V~480V
	Fluctuations de tension autorisées	-15%~+10%
	Fréquence nominale	50/60Hz
	Fluctuations de fréquence autorisées	±5％
Production	Tension de sortie maximale	Triphasé 380V ~ 480V (allez après la tension d'entrée)
	Fréquence de sortie maximale	500Hz
	Fréquence porteuse	0,5 ~ 16 kHz (réglage automatique en fonction de la température et la plage de réglage diffère selon les modèles)
	Capacité de surcharge	150 % courant nominal 60 s ; 180% courant nominal 3s
Les fonctions de base	Résolution de réglage de fréquence	Réglage numérique : 0,01 Hz Réglage analogique : fréquence maximale × 0,025 %
	Mode de contrôle	Contrôle vectoriel en boucle ouverte Contrôle vectoriel en boucle fermée Contrôle V/f
	couple de traction	0,3 Hz/150 % (SVC) 0 Hz/180 % (FOC)
	Plage de vitesse	1:200 (SVC) 1:1000 (FOC)
	Précision de stabilisation de la vitesse	±0,5% (SVC) ±0,02％ (FOC)
	Précision du contrôle du couple	±5% (FOC)
	Augmentation de couple	Augmentation automatique du couple ; Augmentation manuelle du couple 0,1 % ~ 30,0 %
	Courbe V/F	Trois manières : type linéaire ;type multipoint ;Nième courbe V/F de puissance (1,2 puissance, 1,4 puissance, 1,6 puissance, 1,8 puissance, 2 puissance) N次方
	Courbe d'accélération et de décélération	Accélération et décélération linéaires ou en S ; Quatre types de temps d'accélération et de décélération, la plage de temps d'accélération et de décélération est de 0.0 ~ 6500.0S
	Freinage CC	Fréquence de freinage CC : 0,00 Hz ~ fréquence maximale Temps de freinage : 0.0S~36.0s Valeur actuelle d'action de freinage : 0,0 % ~ 100,0 %
	Commande de jogging	Plage de fréquence de jogging : 0,00 Hz à 50,00 Hz Jog accélération - temps de décélération : 0,0 s à 6 500,0 s
	Automate simple, fonctionnement à plusieurs niveaux de vitesse	Fonctionnement jusqu'à 16 niveaux de vitesse via un API intégré ou un terminal de commande
	PID intégré	contrôle en boucle fermée réalisé dans les applications de contrôle de processus
	Contrôle de blocage de surtension et de surintensité	Limite automatiquement le courant et la tension pendant le fonctionnement pour éviter les pannes dues à des surintensités et des surtensions fréquentes
	Fonction de limitation de courant rapide	Minimiser l'arrêt dû à une surintensité pour assurer le fonctionnement normal du variateur de fréquence.
Interface de contrôle	Entrée numérique	5 entrées numériques multifonctions, dont l'une prend en charge la fonction d'entrée d'impulsion max 100 kHz
	Entrée analogique	2 entrées analogiques, toutes deux prenant en charge l'entrée analogique 0 ~ 10 V ou 0 ~ 20 mA, la tension de commutation ou l'entrée de courant via un cavalier
	Sortie numérique	2 sorties numériques à collecteur ouvert, dont l'une prend en charge une sortie d'onde carrée maximale de 100 kHz
	Sortie analogique	1 sortie analogique, prenant en charge la sortie analogique 0 ~ 10 V ou 0 ~ 20 mA, la tension de commutation ou la sortie de courant via un cavalier
	Sortie relais	Sortie relais 1 voie, comprenant 1 contact normalement ouvert, 1 contact normalement fermé
	Interface de communication standard	Interface de communication RS485 à 1 canal
Interface d'extension	Interface d'extension de fonctions	Connectable à la carte d'extension IO, à la carte d'extension programmable PLC, etc.
Interface d'extension	Interface de contrôle de l'encodeur	Peut être connecté à des cartes d'extension d'encodeur différentiel et OC compatibles, etc.

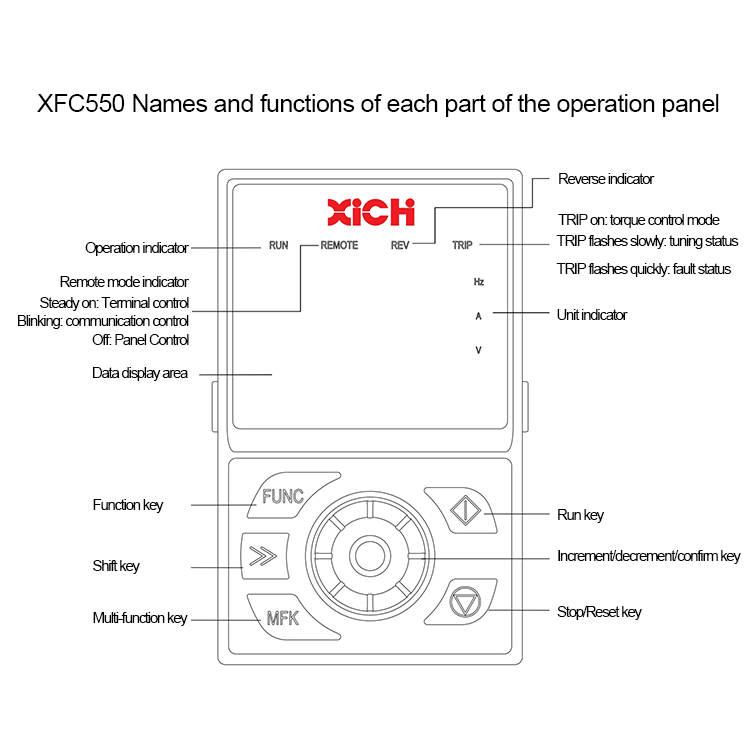

Panneau de commande	Affichage numérique à DEL	Affichage à 5 chiffres des paramètres et réglages
	Voyant	4 indications d'état, 3 indications d'unité
	Fonction du bouton	5 boutons de fonction dont 1 bouton multifonction.La fonction peut être réglée via le paramètre P0-00
	Fonction du bouton de navette	Ajouter, moins et confirmer
	Copie de paramètres	Paramètres de chargement et de téléchargement rapides
Fonction de protection	Protection de base	Perte de phase, surtension, sous-tension, surintensité, surcharge, surchauffe, court-circuit interphase, défaut de mise à la terre
Environnement	État de fonctionnement	Intérieur, pas de poussière conductrice, de pollution par les hydrocarbures, etc.
	Température ambiante de fonctionnement	-10 °C ~ +40 °C (40 °C~50 °C, déclassement de 1,5 % pour chaque augmentation de température de 1 °C)
	Humidité	Moins de 95 % d'humidité relative, pas de condensation
	Altitude	Pas de déclassement en dessous de 1 000 m, déclassement de 1 % pour chaque 100 m d'altitude au-dessus de 1 000 m
	Température ambiante pour le stockage	-20℃~+60℃
	Vibration	Moins de 5,9 m/s² (0,6 g)
	Méthode d'installation	Installation murale ou encastrée dans l'armoire (nécessite des accessoires d'installation en option)
	Classe IP	IP20

Sélection du mode du convertisseur de fréquence XFC550

Modèle XFC550-3p4-xxxxG	Adapté Mmoteur Peur kW	Noté Ientrée Ccapacité kVA	Noté Ientrée Cactuel A	Noté Osortie Cactuel A
1k50	1.5	3.2	4.8	4
2k20	2.2	4.5	6.8	5.6
4k00	4	7.9	12	9.7
5k50	5.5	11	16	13
7k50	7.5	14	21	17
11k0	11	16	24	25
15k0	15	21	32	33
18k5	18.5	26	39	40
22k0	22	29	44	45
30k0	30	39	60	61
37k0	37	48	73	74
45k0	45	58	88	90
55k0	55	71	107	109
75k0	75	96	145	147
90k0	90	114	174	176
110k	110	139	211	211
132k	132	167	253	253
160k	160	201	306	303
185k	185	233	353	350
200k	200	250	380	378
220k	220	275	418	416
250k	250	312	474	467
280k	280	350	531	522
315k	315	393	597	588
355k	355	441	669	659
400k	400	489	743	732
450k	450	550	835	822
