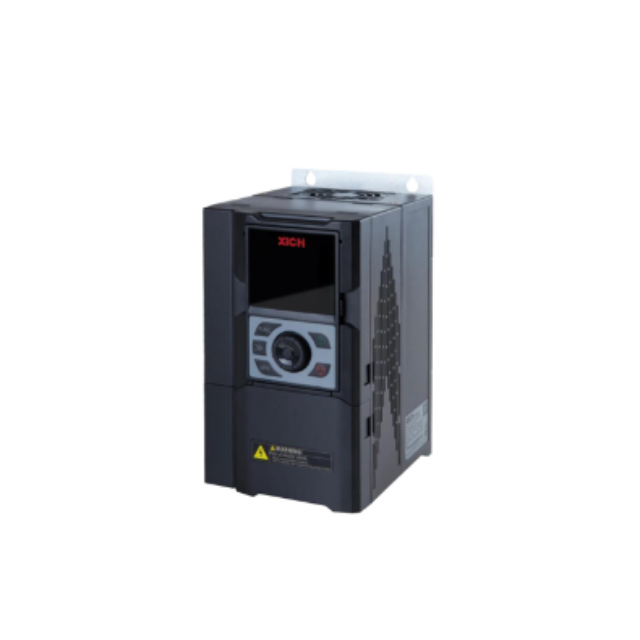

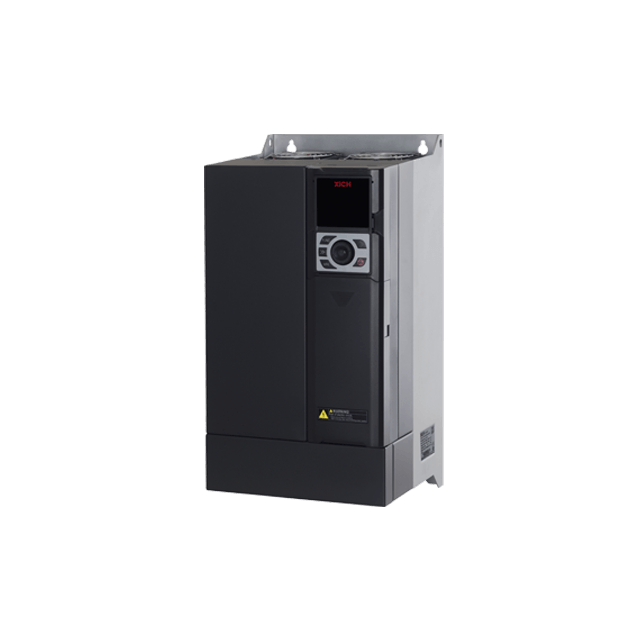

Entraînement CA industriel triphasé 480 V pour application de pompe et de ventilateur

Les variateurs CA industriels de la série XFC500 peuvent réaliser un contrôle et un réglage précis de moteurs asynchrones, en particulier pour les applications de charge de ventilateur et de pompe à eau.
Tension d'entrée: triphasé 380V ~ 480V
Tension de sortie: conforme à la tension d'entrée
Fluctuation de tension admissible: -15% ~ +10%
La puissance du moteur adaptable est de 7,5 kW à 450 kW.

État de disponibilité:
  • XFC500-P (pour pompe et ventilateur)

  • XiChi

  • Triphasé 380 V ~ 480 V, 50/60 Hz

  • Moteur asynchrone

  • 7,5 ~ 450 kW

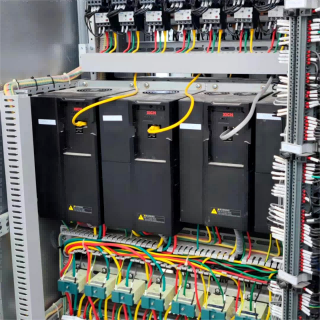

  • VFD à contrôle vectoriel ouvert.Il est utilisé pour entraîner des ventilateurs, des pompes à eau, des machines textiles, des machines-outils et divers équipements de production automatisés.

Caractéristiques techniques  du VFD XFC500

  • Modèles 160 kW - 450 kW avec réacteur CC intégré.

  • Prend en charge les méthodes d'installation murales, intégrées, côte à côte, de haut en bas et autres.

  • Extension flexible des fonctions d'application, comprenant principalement une carte d'extension IO, une carte d'extension PLC.

  • Une extension de communication riche, CANopen, Profibus, EtherCAT et d'autres cartes d'extension de communication peuvent être connectées via l'interface d'extension.

  • Le clavier de commande LED peut être connecté en externe.

Les avantages deVFD XFC500

1. Performances supérieures d’entraînement et de protection du moteur

• Fonction d'auto-apprentissage des paramètres moteurs de haute précision

• Contrôle vectoriel en boucle ouverte haute performance

• Surtension stable, contrôle du décrochage en cas de surintensité, réduisant le nombre de pannes

• Fonction de protection efficace contre les pannes de courant instantanées

2. Conception haute fiabilité

• Conception collaborative électromécanique pour assurer la coopération étroite entre les composants électroniques et les pièces structurelles ;

• Une conception de simulation thermique précise garantit la meilleure efficacité de dissipation thermique du produit ;

• Excellente conception EMC (compatibilité électromagnétique) pour réduire les interférences harmoniques ;

• Plus de 100 tests système rigoureux pour garantir la haute performance et la haute qualité des produits ;

• La vérification de l'échauffement de l'ensemble de la machine garantit le fonctionnement sûr du produit.

3. Application flexible

• L'expansion des fonctions d'applications multiples améliore l'applicabilité du produit ;

• Extension de communication riche pour répondre aux exigences de contrôle de réseau des différents bus de terrain ;

• Clavier LED haute performance, bouton navette, affichage clair et utilisation simple ;

• Prise en charge du bus CC commun et de l'alimentation CC ;

• Mise à la terre du condensateur de sécurité CEM (en option) ;

Désignation du type d'EFV série XFC500

Designation

(c'est-à-dire XFC500-3P4-7K50-P-BEN-20)

Description

XFC500

Code produit de la série de variateurs ca basse tension Xichi

3P4

Spécifications de l’alimentation

3P4 = triphasé, 400 V

7K50

Puissance moteur adaptée

7K50 = 7,5 kW

450K = 450kW

P

Pour les applications de pompes à eau et de ventilateurs

B

Unité de freinage

B : Unité de freinage intégrée

N : sans unité de freinage

E

Panneau de commande

E : LED

C : écran LCD

N : sans panneau de commande

N

Réacteur de sortie

L : avec réacteur de sortie

N : sans réacteur de sortie

2

Degré de protection IP

2 = IP20

0

Code de conception

0 : Appareil standard

1-Z : Machine non standard

Caractéristiques

Article

Paramètre

Source de courant

Tension d'alimentation nominale

triphasé 380V ~ 480V

Fluctuations de tension autorisées

-15% ~ +10%

Fréquence d'alimentation nominale

50/60 Hz

Fluctuations de fréquence autorisées

±5%

Sortir

Tension de sortie maximale

Triphasé 380V~480V

Allez après la tension d'entrée

Fréquence de sortie maximale

500 Hz

Fréquence porteuse

0,5 ~ 16 kHz (réglage automatique en fonction de la température et la plage de réglage diffère selon les modèles)

Capacité de surcharge

120 % de courant nominal 60 s ;

150% courant nominal 3s.

Les fonctions de base

Résolution de réglage de fréquence

Réglage numérique : 0,01 Hz

Réglage analogique : fréquence maximale × 0,025 %

Mode de contrôle

Contrôle vectoriel en boucle ouverte (SVC)

Contrôle V/F

Couple de traction

0,3 Hz/150 % (SVC)

Plage de vitesse

1 : 200 (SVC)

Précision de stabilisation de la vitesse

±0,5 % (SVC)

Augmentation de couple

Augmentation automatique du couple

Augmentation manuelle du couple 0,1 % ~ 30,0 %

Courbe V/F

Trois façons:

type linéaire;

type multipoint;

Nième courbe V/F de puissance (n=1,2, 1,4, 1,6, 1,8, 2)

Courbe d'accélération et de décélération

Accélération et décélération linéaires ou en courbe en S ;

Quatre types de temps d'accélération et de décélération.

Plage réglable 0,0 ~ 6500,0S

Freinage CC

Fréquence de freinage CC : 0,00 Hz ~ fréquence maximale

Temps de freinage : 0,0 s ~ 36,0 s

Valeur actuelle de l'action de freinage : 0,0 % ~ 100,0 %

Contrôle du jogging

Plage de fréquence de jogging : 0,00 Hz ~ 50,00 Hz

Accélération du jogging-temps de décélération : 0,0 s ~ 6 500,0 s

API simple, fonctionnement à vitesse multiple

Fonctionnement jusqu'à 16 niveaux de vitesse via un API intégré ou un terminal de commande

PID intégré

Implémentation d'un contrôle en boucle fermée dans les applications de contrôle de processus

Contrôle du décrochage en cas de surtension et de surintensité

Limiter automatiquement le courant et la tension pendant le fonctionnement pour éviter les arrêts en cas de panne dus à des surintensités et des surtensions fréquentes

Fonction de limitation de courant rapide

Réduire l'arrêt en cas de défaut de surintensité pour garantir le fonctionnement normal du variateur de fréquence

Interface de contrôle

Entrée numérique

5 entrées numériques multifonctions.

Dont l'un prend en charge la fonction d'entrée d'impulsions maximale de 100 kHz

Entrée analogique

2 entrées analogiques.

Les deux prennent en charge une entrée analogique 0 ~ 10 V ou 0 ~ 20 mA, une tension de commutation ou une entrée de courant via un cavalier.

Sortie numérique

2 sorties numériques à collecteur ouvert.

Dont l'un prend en charge une sortie d'onde carrée maximale de 100 KHz

Sortie analogique

1 sortie analogique.

Prise en charge de la sortie analogique 0 ~ 10 V ou 0 ~ 20 mA, de la tension de commutation ou de la sortie de courant via un cavalier

Sortie relais

Sortie relais 1 canal, comprenant 1 contact normalement ouvert, 1 contact normalement fermé

Interface de communication standard

Interface de communication RS485 à 1 canal

Interface d'extension

Interface d'extension de fonctions

Connectable à la carte d'extension IO, à la carte d'extension programmable PLC, etc.

Panneau de commande

Affichage numérique LED

Affichage à 5 chiffres des paramètres et réglages

Voyant

4 indications d'état, 3 indications d'unité

Fonction du bouton

5 boutons de fonction dont 1 bouton multifonction.La fonction peut être définie via le paramètre P0 - 00

Bouton de navette

Ajouter, moins et valider

Copie des paramètres

Paramètres de téléchargement et de téléchargement rapides

Fonction de protection

Protection de base

Perte de phase d'entrée et de sortie, surtension, sous-tension, surchauffe, surcharge, surintensité, court-circuit, limitation de tension et de courant, limitation de courant rapide et autres fonctions de protection

Environnement

État de fonctionnement

À l'intérieur, pas de poussière ni d'huile conductrices, etc.

Température ambiante de fonctionnement

-10°C ~ +40°C (40°C ~ 50°C, déclassement de 1,5 % pour chaque augmentation de température de 1°C

Humidité

Moins de 95 % HR, pas de condensation

Altitude de fonctionnement

Pas de déclassement en dessous de 1 000 m, déclassement de 1 % pour chaque 100 m d'altitude au-dessus de 1 000 m

(<=1000m sans déclassement,

>1 000 m avec déclassement de courant de 1 % par 100 m)

Température ambiante pour le stockage

-20 ℃ ~ +60 ℃

Vibration

Moins de 5,9 m/s⊃2; (0,6 g)

Méthode d'installation

Mode de montage

Installation murale ou encastrée dans l'armoire

(Besoin de choisir les accessoires d'installation appropriés)

Degré de protection IP

IP20

XFC500 VFD pour moteur 7,5 ~ 450 kW/10 ~ 600 ch

Modèle

XFC500-3P4-****P

Puissance du moteur

Capacité d'entrée nominale

kVA

Courant d'entrée nominal

A

Courant de sortie nominal

A

7K50P

7,5 kW

10,1 ch

14

21

17

11K0P

11 kW

14,8 ch

20

30

25

15K0P

15 kW

20,1 ch

27

41

33

18K5P

18,5 kW

24,8 ch

33

50

40

22K0P

22 kW

29,5 ch

38

57

45

30K0P

30 kW

40,2 ch

51

77

61

37K0P

37 kW

49,6 ch

62

94

74

45K0P

45 kW

60,3 ch

75

114

90

55K0P

55 kW

73,8 ch

91

138

109

75K0P

75 kW

100,6 ch

123

187

147

90K0P

90 kW

120,7 ch

147

223

176

110 000 P

110 kW

147,5 ch

179

271

211

132KP

132 kW

177,0 ch

167

253

253

160 000 P

160 kW

214,6 ch

201

306

303

185KP

185 kW

248,1 ch

233

353

350

200KP

200 kW

268,2 ch

250

380

378

220 000 P

220 kW

295,0 ch

275

418

416

250 000 P

250 kW

335,3 ch

312

474

467

280 000 P

280 kW

375,5 ch

350

531

522

315KP

315 kW

422,4 ch

393

597

588

355KP

355 kW

476,1 ch

441

669

659

400 000 P

400 kW

536,4 ch

489

743

732

450 000 P

450 kW

603,5 ch

550

835

822

Remarque : veuillez contacter notre personnel commercial pour la sélection de modèles de 500K et plus.

Montage et dégagement

Types de montage : Installation sur une seule machine

Installation de l'onduleur XICHI XFC500

XFC500-3P4-****P

Jeu de montage (mm)

7K50P ~ 18K5P

A1 ≥ 150

B1 ≥ 10

22K0P ~ 185KP

A1 ≥ 150

B1 ≥ 30

Installation de l'onduleur XICHI XFC500

XFC500-3P4-****P

Jeu de montage (mm)

200KP ~ 450KP

A1 ≥ 150

B1 ≥ 10

B2 ≥ 20

C1 ≥ 20

Types de montage : Installation côte à côte

Installation de l'onduleur XICHI XFC500

XFC500-3P4-****P

Jeu de montage (mm)

7K50P ~ 18K5P

A1 ≥ 150

B1 ≥ 10

C1 ≥ 10

22K0P ~ 185KP

A1 ≥ 150

B1 ≥ 30

C1 ≥ 10

Types de montage : Installation verticale haut et bas

Installation de l'onduleur XICHI XFC500

XFC500-3P4-****P

Jeu de montage (mm)

7K50P ~ 18K5P

D1 ≥ 300

22K0P ~ 185KP

D1 ≥ 400

Dessins dimensionnels

Dessin dimensionnel de l'onduleur XICHI XFC500

Modèle

W

H

D

w

h

h1

d

t

Vis de fixation

Poids net

XFC500-3P4-7K50P-BEN-20

140

268

185

100

259

240

180

1.5

M5

3,2 kg/7,1 livres

XFC500-3P4-11K0P-BEN-20

XFC500-3P4-15K0P-BEN-20

170

318

225

125

309

290

220

5kg/11lb

XFC500-3P4-18K5P-BEN-20

XFC500-3P4-22K0P-BEN-20

190

348

245

150

339

320

240

6 kg/13,2 livres

XFC500-3P4-30K0P-BEN-20

Dessin dimensionnel de l'onduleur XICHI XFC500

Modèle

W

H

D

w

h

h1

d

t

Vis de fixation

Poids net

XFC500-3P4-37K0P-BEN-20

260

500

260

200

478

450

255

1.5

M6

17kg/37,5lb

XFC500-3P4-45K0P-BEN-20

XFC500-3P4-55K0P-BEN-20

295

570

307

200

550

520

302

2

M8

22 kg/48,5 livres

XFC500-3P4-75K0P-BEN-20

XFC500-3P4-90K0P-BEN-20

350

661

350

250

634

611

345

2

M10

48 kg/105,8 livres

XFC500-3P4-110K0P-BEN-20

XFC500-3P4-132KP-BEN-20

XFC500-3P4-160KP-BEN-20

450

850

355

300

824

800

350

2

M10

91 kg/200,7 livres

XFC500-3P4-185KP-BEN-20

Dessin dimensionnel de l'onduleur XICHI XFC500

Modèle

W

H

D

w

h

h1

h2

d

W1

Vis de fixation

Poids net

XFC500-3P4-200KP-BEN-20

340

121

560

200

1150

1180

53

545

400

M12

210 kg/463,1 livres

XFC500-3P4-220KP-BEN-20

XFC500-3P4-250KP-BEN-20

XFC500-3P4-280KP-BEN-20

XFC500-3P4-315KP-BEN-20

XFC500-3P4-355KP-BEN-20

340

1445

560

200

1375

1410

56

545

400

245 kg/540,2 livres

XFC500-3P4-400KP-BEN-20

XFC500-3P4-450KP-BEN-20

Déclaration de conformité XFC500

Ce convertisseur de fréquence a été testé conformément à la norme IEC61800-5-1:2007 et confirmé comme étant conforme à la directive basse tension.

Ce variateur de fréquence est conforme à la directive basse tension et à la directive CEM et porte le marquage CE.

Ce variateur de fréquence a été testé conformément à la norme européenne EN61800-3:2004 pour confirmer sa conformité à la directive CEM.

Les convertisseurs de fréquence de la série XFC500 sont conformes à la directive européenne CEM et conviennent au deuxième environnement.

Deuxième environnement : Le deuxième environnement comprend les installations autres que celles directement connectées au réseau basse tension alimentant les immeubles d'habitation.

Ce variateur de fréquence a été testé conformément à la directive 2011/65/UE sur la restriction des substances dangereuses et a confirmé sa conformité RoHS.

Certificat de conformité CE XFC500&550 VFD LVD-XiChiElectric.pdf

Certificat de conformité CE XFC500&550 VFD EMC-XiChiElectric.pdf

Attestation de conformité XFC500&550 VFD RoHS-XiChiElectric.pdf

sur:
En vertu d'un:
Faire de l'entreprise un fournisseur de services professionnels de premier plan dans le domaine des solutions de fabrication de produits électroniques de puissance.
Good news! Our company is now sincerely inviting distributor partners from all over the world to develop the market together. We will provide you with competitive price and stable product supply. Interested in cooperating with us? Feel free to contact me if you have any ideas. Hellen, +86-18629199198 (Whatsapp)


NOUS CONTACTER

+86-18629199198
+86-29-88626546
hellen@xichi.com
Adresse du siège social : Bloc B, Base nationale d'édition numérique de Xi'an, No.996, Tianguqi Rd, Zone de haute technologie, Xi' an, Shaanxi, Chine
Base de production : No.2, West Qinlingsi Rd, Caotang Technology Industrial Base, High-tech Zone, Xi'an, Shaanxi, Chine
Copyright ©2021 XI'AN XICHI ELECTRIC CO., LTD. Plan du site
