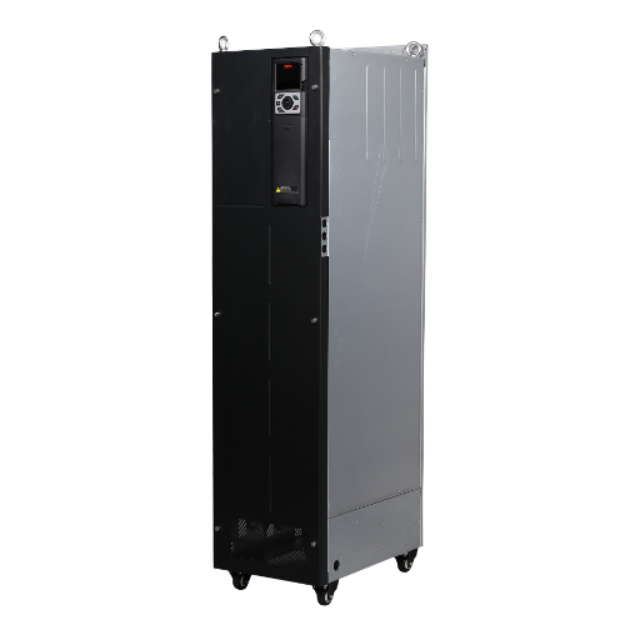

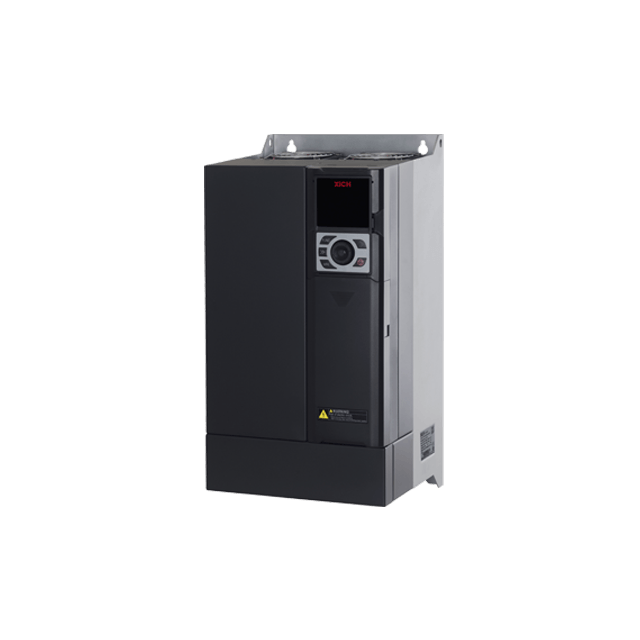

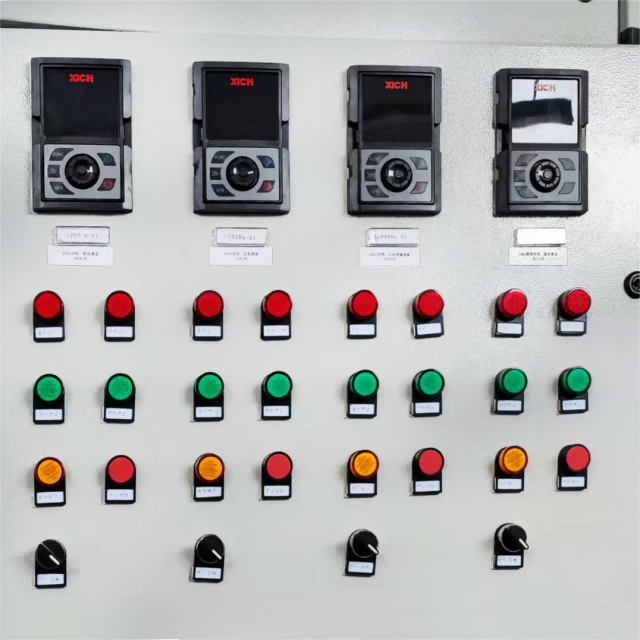

Convertisseur de fréquence à usage général XFC500, triphasé 380-480V

La série XFC500 VFD est un convertisseur de fréquence de type contrôle vectoriel en boucle ouverte.
✔Modèle universel, qui peut être appliqué dans une large gamme.
✔Extension de fonction d'application flexible, comprenant principalement une carte d'extension IO, une carte d'extension PLC.
✔Des cartes d'extension de communication (CANopen, Profibus, EtherCAT, etc.) peuvent être connectées via l'interface d'extension.
✔Modèles de 132 kg et plus avec réacteur DC intégré.
✔Un clavier de commande à LED externe peut être introduit.
✔Toutes les séries prennent en charge le bus CC commun et l'alimentation CC.
✔Prend en charge les méthodes d'installation murales, intégrées, parallèles, de haut en bas et autres.

État de disponibilité:


enquête Ajouter au panier

Modèle:
XFC500-G (usage général)
Marque de produit:
XiChi
Tension d'alimentation:
3 phases 380V ~ 480V, 50/60Hz
Moteur applicable:
Moteur asynchrone
Puissance du moteur:
1,5 ~ 450kW
Application:
VFD de contrôle vectoriel à usage général.Il est utilisé pour entraîner des ventilateurs, des pompes à eau, des machines textiles, des machines-outils et divers équipements de production automatisés.

Détails du variateur de fréquence XFC500

Description du VFD XFC500
Caractéristiques principales
Désignation de type
Caractéristiques
Tous les modèles de XFC500
Montage et dégagement
Plans cotés
Certificat de conformité

Description du VFD XFC500

L'entraînement à fréquence variable (VFD) de la série XFC500 utilise des DSP (processeurs de signal numérique) hautes performances comme noyau de contrôle et applique un excellent algorithme de contrôle vectoriel sans capteur de vitesse de performance pour obtenir un contrôle et une régulation précis des moteurs asynchrones.Les fonctions d'extension flexibles et diverses et la conception à haute fiabilité répondent aux exigences d'une variété d'applications et d'environnements.

Caractéristiques principales du XFC500

1. Performances supérieures d'entraînement et de protection du moteur

• Fonction d'auto-apprentissage des paramètres du moteur de haute précision

• Contrôle vectoriel en boucle ouverte hautes performances

• Surtension stable, contrôle de décrochage de surintensité, réduisant le nombre de pannes

• Fonction efficace de protection contre les pannes de courant instantanées

2. Conception de haute fiabilité

• Conception collaborative électromécanique pour assurer la coopération étroite entre les composants électroniques et les pièces structurelles;

• Une conception de simulation thermique précise garantit la meilleure efficacité de dissipation thermique du produit ;

• Excellente conception CEM (compatibilité électromagnétique) pour réduire les interférences harmoniques ;

• Plus de 100 tests de système rigoureux pour assurer la haute performance et la haute qualité des produits ;

• La vérification de l'échauffement de l'ensemble de la machine assure le fonctionnement sûr du produit.

3. Candidature flexible

• L'extension de la fonction d'application multiple améliore l'applicabilité du produit ;

• Extension de communication riche pour répondre aux exigences de contrôle de mise en réseau des différents bus de terrain ;

• Clavier LED hautes performances, bouton de navette, affichage clair et utilisation facile ;

• Prend en charge le bus CC commun et l'alimentation CC ;

• Mise à la terre des condensateurs de sécurité CEM (en option) ;

• Diverses méthodes d'installation - veuillez vous reporter au schéma d'installation du produit pour plus de détails.

Désignation du type VFD de la série XFC500

Designation (c'est-à-dire XFC500-3P4-5K50-G-BEN-20)	Description
XFC500	Code produit de la série de convertisseurs de fréquence basse tension Xichi
3P4	Spécifications d'alimentation 3P4 = triphasé, 400V
5K50	Puissance moteur adaptée 5K50 = 5.5kW 450K = 450kW
G	Modèle à usage général
B	Unité de freinage B : Unité de freinage intégrée N : sans unité de freinage
E	Panneau de commande E : DEL C : affichage à cristaux liquides N : sans panneau de commande
N	Inductance de sortie L : avec réacteur de sortie N : sans self de sortie
2	Degré de protection IP 2 = IP20
0	Code de conception 0 : machine standard 1-Z : machine non standard

Caractéristiques

Article		Paramètre
Source de courant	Tension d'alimentation nominale	triphasé 380V ~ 480V
	Fluctuations de tension autorisées	-15%~+10%
	Fréquence d'alimentation nominale	50/60Hz
	Fluctuations de fréquence autorisées	±5％
Sortir	Tension de sortie maximale	Triphasé 380V~480V Aller après la tension d'entrée
	Fréquence de sortie maximale	500Hz
	Fréquence porteuse	0,5 ~ 16 kHz (réglage automatique en fonction de la température et la plage de réglage diffère selon les modèles)
	Capacité de surcharge	150 % courant nominal 60 s ; 180% courant nominal 3s.
Les fonctions de base	Résolution de réglage de fréquence	Réglage numérique : 0,01 Hz Réglage analogique : fréquence maximale × 0,025 %
	Mode de contrôle	Contrôle vectoriel en boucle ouverte (SVC) Contrôle V/F
	Couple de traction	0,3 Hz/150 % (SVC)
	Plage de vitesse	1 : 200 (SVC)
	Précision de stabilisation de la vitesse	±0,5 % (SVC)
	Augmentation de couple	Boost de couple automatique Augmentation manuelle du couple 0,1 % ~ 30,0 %
	Courbe V/F	Trois façons: type linéaire ; type multipoint ; N-ième courbe V/F de puissance (n=1.2, 1.4, 1.6, 1.8, 2)
	Courbe d'accélération et de décélération	Accélération et décélération linéaires ou en S ; Quatre types de temps d'accélération et de décélération. Plage réglable 0.0~6500.0S
	Freinage CC	Fréquence de freinage CC : 0,00 Hz ~ fréquence maximale Temps de freinage : 0,0 s ~ 36,0 s Valeur actuelle d'action de freinage : 0,0 % ~ 100,0 %
	Commande de jogging	Plage de fréquence de jogging : 0,00 Hz ~ 50,00 Hz Jog accélération - temps de décélération : 0,0 s ~ 6500,0 s
	Automate simple, fonctionnement à plusieurs niveaux de vitesse	Fonctionnement jusqu'à 16 niveaux de vitesse via un API intégré ou un terminal de commande
	PID intégré	Mise en œuvre du contrôle en boucle fermée dans les applications de contrôle de processus
	Contrôle de décrochage de surtension et de surintensité	Limite automatiquement le courant et la tension pendant le fonctionnement pour éviter les pannes dues à des surintensités et des surtensions fréquentes
	Fonction de limitation de courant rapide	Réduire l'arrêt de défaut de surintensité pour assurer le fonctionnement normal du convertisseur de fréquence
Interface de contrôle	Entrée numérique	5 entrées numériques multifonctions. L'un d'entre eux prend en charge la fonction d'entrée d'impulsions max. 100 kHz
	Entrée analogique	2 entrées analogiques. Les deux prenant en charge l'entrée analogique 0 ~ 10 V ou 0 ~ 20 mA, la tension de commutation ou l'entrée de courant via un cavalier
	Sortie numérique	2 sorties numériques à collecteur ouvert. L'un d'entre eux prend en charge une sortie d'onde carrée maximale de 100 KHz
	Sortie analogique	1 sortie analogique. Prise en charge de la sortie analogique 0 ~ 10V ou 0 ~ 20mA, de la tension de commutation ou de la sortie de courant via un cavalier
	Sortie relais	Sortie relais 1 voie, dont 1 contact normalement ouvert, 1 contact normalement fermé
	Interface de communication standard	Interface de communication RS485 à 1 canal
Interface d'extension	Interface d'extension de fonctions	Connectable à la carte d'extension IO, à la carte d'extension programmable PLC, etc.
Panneau de commande	Affichage numérique à DEL	Affichage à 5 chiffres des paramètres et réglages
	Voyant	4 indications d'état, 3 indications d'unité
	Fonction du bouton	5 boutons de fonction dont 1 bouton multifonction.La fonction peut être réglée via le paramètre P0 - 00
	Bouton de navette	Ajouter, moins et confirmer
	Copie de paramètre	Paramètres de chargement et de téléchargement rapides
Fonction de protection	Protection de base	Perte de phase d'entrée et de sortie, surtension, sous-tension, surchauffe, surcharge, surintensité, court-circuit, limitation de tension et de courant, limitation de courant rapide et autres fonctions de protection
Environnement	État de fonctionnement	Intérieur, pas de poussière et d'huile conductrices, etc.
	Température ambiante de fonctionnement	-10 °C ~ +40 °C (40 °C ~ 50 °C, déclassement de 1,5 % pour chaque augmentation de température de 1 °C
	Humidité	Moins de 95 % d'humidité relative, pas de condensation
	Altitude de fonctionnement	Pas de déclassement en dessous de 1 000 m, déclassement de 1 % pour chaque 100 m d'altitude au-dessus de 1 000 m (<=1000m sans déclassement, >1000m avec déclassement de courant 1% par 100m)
	Température ambiante pour le stockage	-20℃ ~ +60℃
	Vibration	Moins de 5,9 m/s² (0,6 g)
	Méthode d'installation Mode de montage	Installation murale ou encastrée dans l'armoire (Besoin de choisir les accessoires d'installation appropriés)
	Degré de protection IP	IP20

VFD XFC500 pour moteur 1,5~450kW/2,0~604hp

Modèle XFC500-3P4-G	Puissance du moteur		Capacité d'entrée nominale kVA	Courant d'entrée nominal A	Courant de sortie nominal A
1K50G	1.5kW	2.0cv	3.2	4.8	4
2K20G	2.2kW	3.0cv	4.5	6.8	5.6
4K00G	4kW	5.4cv	7.9	12	9.7
5K50G	5.5kW	7.4cv	11	16	13
7K50G	7.5kW	10.1cv	14	21	17
11K0G	11kW	14,8 ch	20	30	25
15K0G	15kW	20.1cv	27	41	33
18K5G	18.5kW	24,8 ch	33	50	40
22K0G	22kW	29,5 ch	38	57	45
30K0G	30kW	40.2cv	51	77	61
37K0G	37kW	49,6 ch	62	94	74
45K0G	45kW	60.3cv	75	114	90
55K0G	55kW	73,8 ch	91	138	109
75K0G	75kW	100,6 ch	123	187	147
90K0G	90kW	120,7 ch	147	223	176
110KG	110kW	147,5 ch	179	271	211
132KG	132kW	177.0cv	167	253	253
160KG	160kW	214,6 ch	201	306	303
185KG	185kW	248,1 ch	233	353	350
200K G	200kW	268,2 ch	250	380	378
220KG	220kW	295.0cv	275	418	416
250KG	250kW	335,3 ch	312	474	467
280KG	280kW	375,5 ch	350	531	522
315K G	315kW	422,4 ch	393	597	588
355KG	355kW	476,1 ch	441	669	659
400K G	400kW	536,4 ch	489	743	732
450KG	450kW	603,5 ch	550	835	822

Remarque : Veuillez contacter notre personnel de vente pour la sélection de modèles de 500K et plus.

Montage et dégagement

Types de montage : installation sur une seule machine

Montage XICHI XFC500

XFC500-3P4-****G	Dégagement de montage (mm)
1K50G ~ 15K0G	A1 ≥ 150	B1 ≥ 10
18K5G ~ 160KG	A1 ≥ 150	B1 ≥ 30

Montage XICHI XFC500

XFC500-3P4-****G	Dégagement de montage (mm)
185KG ~ 450KG	A1 ≥ 150	B1 ≥ 10	B2 ≥ 20	C1 ≥ 20

Types de montage : installation côte à côte

Montage XICHI XFC500

XFC500-3P4-****G	Dégagement de montage (mm)
1K50G ~ 15K0G	A1 ≥ 150	B1 ≥ 10	C1 ≥ 10
18K5G ~ 160KG	A1 ≥ 150	B1 ≥ 30	C1 ≥ 10

Types de montage : installation verticale de haut en bas

Montage XICHI XFC500

XFC500-3P4-****G	Dégagement de montage (mm)
1K50G ~ 15K0G	D1 ≥ 300
18K5G ~ 160KG	D1 ≥ 400

Plans cotés

Dimensions du convertisseur de fréquence XICHI XFC500

Modèle	W	H	D	w	h	h1	d	t	Vis de fixation	Poids net
XFC500-3P4-1K50G-BEN-20	110	228	177	75	219	200	172	1.5	M5	2,5 kg/5,5 lb
XFC500-3P4-2K20G-BEN-20
XFC500-3P4-4K00G-BEN-20

Dimensions du convertisseur de fréquence XICHI XFC500

Modèle	W	H	D	w	h	h1	d	t	Vis de fixation	Poids net
XFC500-3P4-5K50G-BEN-20	140	268	185	100	259	240	180	1.5	M5	3,2 kg/7,1 lb
XFC500-3P4-7K50G-BEN-20
XFC500-3P4-11K0G-BEN-20	170	318	225	125	309	290	220			5kg/11lb
XFC500-3P4-15K0G-BEN-20
XFC500-3P4-18K5G-BEN-20	190	348	245	150	339	320	240			6kg/13.2lb
XFC500-3P4-22K0G-BEN-20

Dimensions du convertisseur de fréquence XICHI XFC500

Modèle	W	H	D	w	h	h1	d	t	Vis de fixation	Poids net
XFC500-3P4-30K0G-BEN-20	260	500	260	200	478	450	255	1.5	M6	17kg/37.5lb
XFC500-3P4-37K0G-BEN-20
XFC500-3P4-45K0G-BEN-20	295	570	307	200	550	520	302	2	M8	22kg/48.5lb
XFC500-3P4-55K0G-BEN-20
XFC500-3P4-75K0G-BEN-20	350	661	350	250	634	611	345	2	M10	48 kg/105,8 lb
XFC500-3P4-90K0G-BEN-20
XFC500-3P4-110KG-BEN-20
XFC500-3P4-132KG-BEN-20	450	850	355	300	824	800	350	2	M10	91kg/200.7lb
XFC500-3P4-160KG-BEN-20

Dimensions du convertisseur de fréquence XICHI XFC500

Modèle	W	H	D	w	h	h1	h2	d	W1	Vis de fixation	Poids net
XFC500-3P4-185KG-BEN-20	340	121	560	200	1150	1180	53	545	400	M12	210 kg/463,1 lb
XFC500-3P4-200KG-BEN-20
XFC500-3P4-220KG-BEN-20
XFC500-3P4-250KG-BEN-20
XFC500-3P4-280KG-BEN-20
XFC500-3P4-315KG-BEN-20	340	1445	560	200	1375	1410	56	545	400		245kg/540.2lb
XFC500-3P4-355KG-BEN-20
XFC500-3P4-400KG-BEN-20
XFC500-3P4-450KG-BEN-20

Déclaration de conformité XFC500

Ce convertisseur de fréquence a été testé conformément à la norme IEC61800-5-1:2007 et confirmé conforme à la directive basse tension.

Ce convertisseur de fréquence est conforme à la directive basse tension et à la directive CEM et porte le marquage CE.

Ce convertisseur de fréquence a été testé conformément à la norme européenne EN61800-3:2004 pour confirmer la conformité à la directive CEM.

Les convertisseurs de fréquence de la série XFC500 sont conformes à la directive européenne CEM et conviennent au second environnement.

Deuxième environnement : Le deuxième environnement comprend les installations autres que celles directement raccordées au réseau basse tension alimentant les immeubles d'habitation.

Ce convertisseur de fréquence a été testé conformément à la restriction des substances dangereuses 2011/65/UE et confirmé conforme RoHS.

Certificat de conformité CE XFC500 & 550 VFD LVD-XiChiElectric.pdf
