CMC-HX_Type intelligent
AC triphasé 380V ± 15% (câblage delta standard et interne)
Moteur asynchrone à courant alternatif à cage d'écureuil ordinaire
7,5 ~ 630kW
Modèle universel, largement adapté à diverses charges mécaniques.Généralement utilisé pour les ventilateurs, les pompes, les compresseurs, etc.
1. Fonction de contrôle des thyristors en boucle fermée, conçue pour les charges standard et les charges lourdes.
2. Dix types de charges intégrées dans les paramètres du produit pour la sélection de l'utilisateur.
(pompe centrifuge, pompe hydraulique, ventilateur axial, ventilateur centrifuge, machine à courroie, compresseur, broyeur, mélangeur, broyeur à boulets, propulseur)
3. La communication Modbus RTU est standard.Module de communication Ethernet/GPRS en option, pratique pour les utilisateurs pour se connecter au contrôle du réseau, améliorer le niveau d'automatisation et la fiabilité du système
4. Fonction auto-adaptative de la fréquence de puissance 50/60Hz, pratique pour les utilisateurs.
5. Anti-ingérence forte.Tous les signaux de commande externes sont isolés par photoélectricité, et mettent en place différents niveaux anti-bruit pour s'adapter à une utilisation en milieu industriel.
6. Avec deux ensembles de paramètres de base, il peut contrôler respectivement deux moteurs de puissance différents.
7. Le panneau de commande peut être conduit à travers l'interface du corps pour réaliser un fonctionnement à distance.
8. 10 fois le défaut peut être enregistré.Recherche facile de la cause de la panne.
9. L'ensemble du processus de détection des paramètres de courant et de charge, avec des fonctions de protection de micro-ordinateur telles que surintensité, surcharge, sous-charge, surchauffe, rupture de phase, court-circuit, déséquilibre de courant triphasé, détection de séquence de phase, erreur de fréquence, etc.
10. Tous les matériaux réfractaires.ABS ignifuge et traitement des matériaux zingués, résistant à la chaleur, résistant à la corrosion.
11. Fonction de sortie de signal analogique standard 4 ~ 20mA ou 0 ~ 20mA
12. Panneau d'affichage LCD
Pouvoir de contrôle | AC110V à AC220V+15%, 50/60Hz |
Alimentation triphasée | Câblage standard AC380V ±15% Câblage delta interne AC380V±15% |
Courant nominal | 18A~1200A, 22 valeurs nominales au total |
Moteur applicable | Moteur asynchrone à courant alternatif à cage d'écureuil ordinaire |
Mode de démarrage | Courbe exponentielle de tension; Courbe linéaire de tension; Courbe exponentielle actuelle; Courbe linéaire actuelle. |
Mode d'arrêt | Arrêt libre, Arrêt progressif, Arrêt de la pompe, Frein |
Entrée logique | Impédance 1,8 KΩ, alimentation +24V |
Fréquence de démarrage | Des démarrages fréquents ou peu fréquents peuvent être effectués, il est recommandé que le nombre de démarrages par heure ne dépasse pas 10 fois |
Fonction de protection | Surintensité, surcharge, sous-charge, surchauffe, défaut de phase, déséquilibre de courant triphasé, détection de séquence de phase, surchauffe du moteur et erreur de fréquence, etc. |
Niveau de protection | IP00, IP20 |
Type de refroidissement | Refroidissement naturel ou refroidissement par air forcé |
Type d'installation | Installation murale-verticale |
Environnement d'installation | Lorsque l'altitude de la mer est supérieure à 2 000 m, le démarreur progressif doit être déclassé pour être utilisé. Température ambiante : -25 ~ +45°C Humidité relative : moins de 95 % (20 °C±5 °C) Exempt de gaz inflammable, explosif et corrosif ou de poussière conductrice. Installation intérieure, bonne ventilation, vibration inférieure à 0,5 G |
Connecteurs | Instructions de câblage |

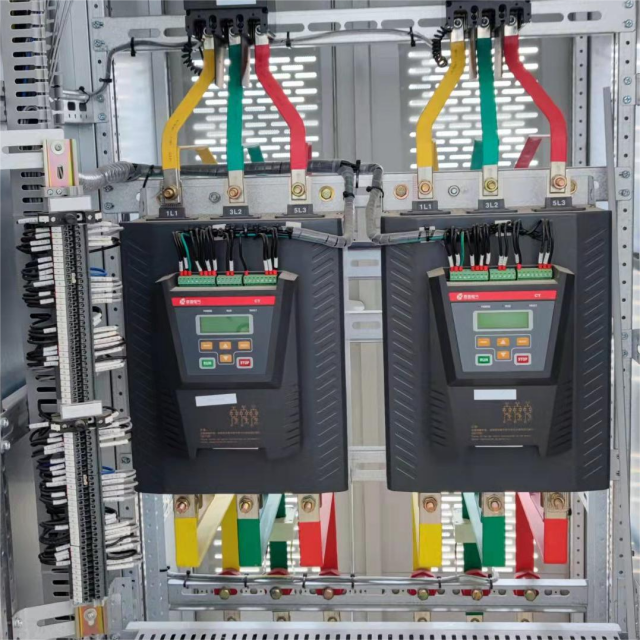

1L1, 3L2, 5L3 | Connectez l'alimentation CA triphasée, le contacteur de dérivation |
2T1, 4T2, 6T3 | Raccordement d'un moteur asynchrone triphasé |
B1, B2, B3 | Raccordement du contacteur de dérivation |
Aadapté moteur Puissance (kW) | Modèle de démarreur progressif | Courant nominal (A) | Dimensions | Poids brut (kg) |
7.5 | CMC-008/3-HX | 18 | 172*320*172 | 4.5 |
11 | CMC-011/3-HX | 24 | ||
15 | CMC-015/3-HX | 30 | ||
18.5 | CMC-018/3-HX | 39 | ||
22 | CMC-022/3-HX | 45 | ||
30 | CMC-030/3-HX | 60 | 4.7 | |
37 | CMC-037/3-HX | 76 | ||
45 | CMC-045/3-HX | 90 | ||
55 | CMC-055/3-HX | 110 | 5.1 | |
75 | CMC-075/3-HX | 150 | ||
90 | CMC-090/3-HX | 180 | 285*474*235 | 20.6 |
110 | CMC-110/3-HX | 218 | ||
132 | CMC-132/3-HX | 260 | ||
160 | CMC-160/3-HX | 320 | ||
185 | CMC-185/3-HX | 370 | ||
220 | CMC-220/3-HX | 440 | 320*512*235 | 25.6 |
250 | CMC-250/3-HX | 500 | ||
280 | CMC-280/3-HX | 560 | ||
315 | CMC-315/3-HX | 630 | ||
400 | CMC-400/3-HX | 780 | 400*647*235 | 37.6 |
470 | CMC-470/3-HX | 920 | ||
530 | CMC-530/3-HX | 1000 |
Pour passer une commande, veuillez fournir le modèle de produit, les spécifications, la charge et les conditions d'application à votre fournisseur ;
Note spéciale: Si le client a besoin que le boîtier du clavier soit placé à l'extérieur, il est nécessaire de commander les accessoires de montage auprès du fabricant.Lorsque le boîtier du clavier est placé à l'extérieur, il doit verrouiller les fixations de montage du boîtier du clavier externe sur le panneau de porte avec sa taille de trou de 115,5 (H) * 104,2 (W).Pour les étapes d'installation spécifiques, veuillez vous référer à notre guide de référence.
Comme la configuration standard du démarreur progressif contient un transformateur de courant intégré, l'utilisateur n'a pas besoin de connecter les deux en externe.
