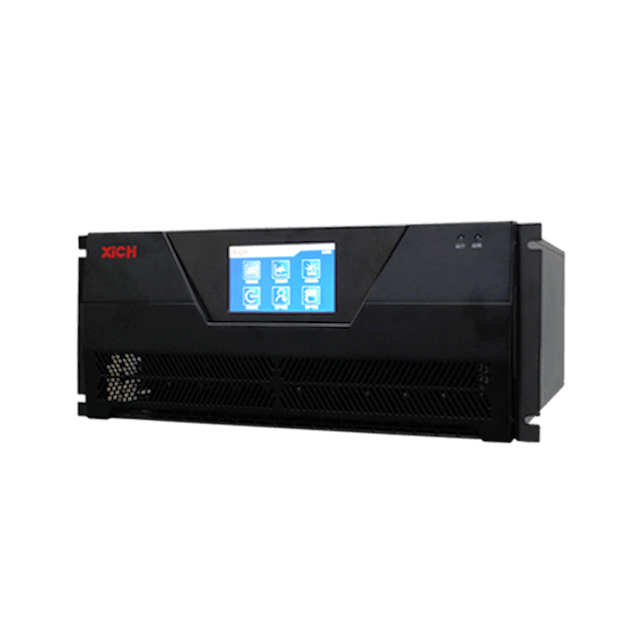

Filtre harmonique actif

LeFiltre d'alimentation actifest connecté au réseau électrique en parallèle, et la tension et le courant de l'objet de compensation sont détectés en temps réel. Après calcul par l'unité de fonctionnement de courant de commande, le module IGBT est entraîné par la technologie de conversion du signal de modulation d'impulsion à large bande.
Entrez le courant avec la phase opposée et la même ampleur que le courant harmonique de la grille de puissance, et les deux courants harmoniques s'annulent simplement, afin d'atteindre les fonctions de filtrage des harmoniques, de compenser dynamiquement la puissance réactive et d'obtenir la puissance souhaitée Courant de fourniture.
État de disponibilité:
  • Xpq
  • XiCHi

Les caractéristiques de Filtre d'alimentation actif

  • Fonction de compensation

    Il peut réaliser toute combinaison de contrôle harmonique, de compensation de puissance réactive et de réglage du courant déséquilibré triphasé, et peut définir la priorité de chaque fonction en fonction de l'environnement de charge et de la demande de rémunération de la compensation de problèmes typiques de qualité de l'énergie.

  • Large plage de filtrage et réponse rapide

    2 ~ 50 harmoniques peuvent être compensées en même temps, ou une harmonique spécifique peut être sélectionnée pour la compensation, et le taux de distorsion actuel total après compensation est inférieur à 5%.

    En utilisant le contrôle numérique complet, l'algorithme de détection de courant harmonique est basé sur l'algorithme TTA de la transformation du domaine temporel, qui sépare rapidement la valeur instantanée de chaque courant harmonique, améliore considérablement le temps de réponse de compensation et obtient vraiment une réponse complète de 10 ms.

  • Composants principaux

  1. Module IGBT importé d'Allemagne, topologie à trois niveaux.

  2. La puce de contrôle American TIDSPS et la puce FPGA de la série Cyclone III de LTERA constituent un puissant système de contrôle à trois cœurs.

  3. La puce de conversion de données A / D à double vitesse d'American TI d'American TI rend l'échantillonnage du signal plus fiable.

  • Conception de la structure de dissipation de chaleur en couches

    La conception de la structure de la dissipation de chaleur en couches rend le conduit d'air indépendant, les performances de dissipation thermique sont meilleures et l'interférence de la poussière et d'autres polluants sur le système de contrôle est effectivement isolée.

  • Conception de démontage indépendant des ventilateurs

    Le ventilateur peut être démonté indépendamment et le remplacement est facile et pratique, ce qui améliore la fiabilité de la dissipation de la chaleur.

  • Conception modulaire

    Une variété de modules de capacité peuvent être installés dans n'importe quelle combinaison pour améliorer la fiabilité et la maintenabilité de toute la machine.

  • Conception d'interface humanisée

    À l'aide d'un écran tactile LCD de 5 pouces haute résolution, il peut surveiller diverses données de fonctionnement du produit en temps réel et modifier les paramètres de contrôle en ligne. L'opération est simple et peut être contrôlée à distance via l'application mobile. La conception de l'interface d'affichage est nouvelle et belle.


Serie de produits

Xpq

Classe de tension (KV)

0.4

Capacité de filtre unique (A)

30

50

75

100

150

Phase / fil

Système triphasé à quatre fils

Fréquence de travail

50 (1 ± 2%) Hz

Nombre de filtrage harmonique

2 ~ 50 fois (les fréquences harmoniques toutes ou sélectionnées peuvent être éliminées)

Capacité de filtrage de ligne neutre

Courant RMS de trois fois le fil de phase

Capacité de filtrage

≧ 97%

Demande de tomodensitométrie

Trois transformateurs de courant avec précision supérieure à 0,5 grade et courant secondaire 5A

Méthode de compensation

Compensation harmonique, réactive ou simultanée

Temps de réponse instantané

40US

Temps de réponse complet

10 ms

Fréquence du commutateur IGBT

20 kHz

Capacité d'extension du module

Jusqu'à 10 modules fonctionnels peuvent être étendus

Fonction de protection

Surintensité, surtension, sous-tension, surchauffe, surtension, sous-tension, court-circuit, défaut de ventilateur, défaut de puissance et protection de limitation de courant, etc.

Informations sur affichage d'interface

1 、 Courant de tension, facteur de puissance, THD et autres paramètres de chaque phase

2 、 grille, forme d'onde de courant de charge, forme d'onde de tension triphasée

3 、 Affichage de température en trois phases IGBT

4 、 Réglage du mode de fonctionnement, réglage des paramètres

Protection de surcharge

Définir la capacité de limitation de courant avec les paramètres

Communication

RS485 et RS232

Méthode de refroidissement

Refroidissement de l'air

classe de protection

IP 20, une classe de protection plus élevée peut être personnalisée

Couleur

Noir mat, d'autres couleurs sont disponibles sur demande

Conditions d'installation

Température: -10 ° C ~ + 45 ° C Humidité: max 95% RH (pas de condensation)

Altidude

Il est recommandé que l'altitude de l'installation ne dépasse pas 1000 mètres, et il peut être déçu pour une utilisation à une altitude plus élevée.

Taille

Armoire entière: 800 * 800 * 2200 (W * L * H)

Gamme d'applications

Il convient au système de grille avec des lignes neutres. Il peut filtrer la ligne de phase et les harmoniques de ligne neutre en même temps et compenser la puissance réactive.


Description du modèle

Dessin de dimension

Dimension de type tiroir

Xpq-ea-4l- 口

Dimension (mm)

W

H

D

w

h

d

Cintre

Poids netkg

30A

484

200

640

465

158

610

M6

34

50A

75a

100A

150a

544

250

646

525

180

610

M6

47

Dimension

Dimension de type mural

Xpq-ea-4l- 口

Dimension (MM)

W

H

D

w

h

d

Cintre

Poids netkg

30A

440

657

212

375

633

/

M8

35

50A

75a

100A

150a

500

262

/

48
