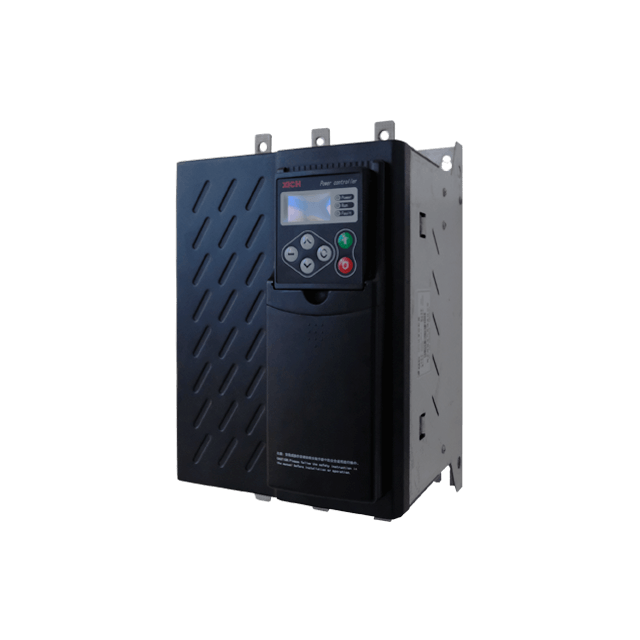

XiCHi
Technologie avancée du microprocesseur
Il adopte le processeur de noyau 32 bits de cortex TM-M3 à haute performance pour effectuer un contrôle central, avec une vitesse rapide, une haute précision et une forte capacité anti-ingérence.
Interface homme-machine amicale
L'affichage LCD OLED est adopté, ce qui rend le réglage des paramètres et la lecture plus pratique, et la faute et la surveillance en temps réel plus intuitif.
Propriété anti-interférence forte
Tous les signaux de contrôle externes sont une technologie isolée, adaptée à une utilisation dans des environnements industriels spéciaux.
Fréquence de puissance Auto-adaptation
La fonction d'auto-adaptation de la fréquence de puissance 50Hz / 60Hz est pratique pour les utilisateurs à utiliser et améliore la précision de réglage.
Diverses méthodes de câblage de chargement
La charge peut être connectée à zéro au milieu de l'étoile, ne peut pas être connectée à zéro au milieu de l'étoile, ou connexion delta, qui peut être facilement définie par paramètres.
Diverses méthodes de contrôle
Définissez le contrôle de la boucle ouverte, le mode de tension constante (comment rétroaction, rétroaction U2), mode courant constant (rétroaction I, rétroaction I2), mode de puissance constante (rétroaction P), mode cycle constant, mode cycle variable et commande de phase + mode de contrôle du cycle en une.
Trois façons de commencer et de s'arrêter
Terminal intégré, communication et trois méthodes de démarrage, facile à utiliser.
Fonctions de communication avancées
Équipé d'une interface de communication RS485, il est pratique pour les utilisateurs de connecter et de contrôler le réseau et d'améliorer le niveau d'automatisation et la fiabilité du système. Protocole standard MODBUS intégré pour une configuration et une connexion faciles.
Contrôle du signal analogique
Les utilisateurs peuvent saisir 4 ~ 20mA (1 ~ 5V) ou 0 ~ 20mA (0 ~ 5V) signal standard (nécessite la coopération du commutateur DIP) et a une logique positive et une logique négative. Dans le même temps, il a une fonction de sortie de signal analogique standard de 4 ~ 20 mA ou 0 ~ 20 mA.
Mesure de haute précision de la tension et du courant d'entrée et de sortie
Adoptez l'ADC dédié 24 bits pour assurer la précision de l'échantillonnage. La tension et la détection du courant sont toutes vraies RMS, ce qui garantit la mesure précise des signaux d'onde non de la sinus et peut afficher la puissance accumulée.
Fonction de protection parfaite
L'ensemble du processus détecte les paramètres de courant et de charge, et a une sous-tension d'alimentation, une surtension d'alimentation, un retard de protection de l'alimentation, une protection contre les surintensités, un retard de protection contre les surintensités, une protection contre la surchauffe du thyristor, une protection de fréquence et d'autres fonctions de protection.
Technologie avancée du microprocesseur
Il adopte le processeur de noyau 32 bits de cortex TM-M3 à haute performance pour effectuer un contrôle central, avec une vitesse rapide, une haute précision et une forte capacité anti-ingérence.
Interface homme-machine amicale
L'affichage LCD OLED est adopté, ce qui rend le réglage des paramètres et la lecture plus pratique, et la faute et la surveillance en temps réel plus intuitif.
Propriété anti-interférence forte
Tous les signaux de contrôle externes sont une technologie isolée, adaptée à une utilisation dans des environnements industriels spéciaux.
Fréquence de puissance Auto-adaptation
La fonction d'auto-adaptation de la fréquence de puissance 50Hz / 60Hz est pratique pour les utilisateurs à utiliser et améliore la précision de réglage.
Diverses méthodes de câblage de chargement
La charge peut être connectée à zéro au milieu de l'étoile, ne peut pas être connectée à zéro au milieu de l'étoile, ou connexion delta, qui peut être facilement définie par paramètres.
Diverses méthodes de contrôle
Définissez le contrôle de la boucle ouverte, le mode de tension constante (comment rétroaction, rétroaction U2), mode courant constant (rétroaction I, rétroaction I2), mode de puissance constante (rétroaction P), mode cycle constant, mode cycle variable et commande de phase + mode de contrôle du cycle en une.
Trois façons de commencer et de s'arrêter
Terminal intégré, communication et trois méthodes de démarrage, facile à utiliser.
Fonctions de communication avancées
Équipé d'une interface de communication RS485, il est pratique pour les utilisateurs de connecter et de contrôler le réseau et d'améliorer le niveau d'automatisation et la fiabilité du système. Protocole standard MODBUS intégré pour une configuration et une connexion faciles.
Contrôle du signal analogique
Les utilisateurs peuvent saisir 4 ~ 20mA (1 ~ 5V) ou 0 ~ 20mA (0 ~ 5V) signal standard (nécessite la coopération du commutateur DIP) et a une logique positive et une logique négative. Dans le même temps, il a une fonction de sortie de signal analogique standard de 4 ~ 20 mA ou 0 ~ 20 mA.
Mesure de haute précision de la tension et du courant d'entrée et de sortie
Adoptez l'ADC dédié 24 bits pour assurer la précision de l'échantillonnage. La tension et la détection du courant sont toutes vraies RMS, ce qui garantit la mesure précise des signaux d'onde non de la sinus et peut afficher la puissance accumulée.
Fonction de protection parfaite
L'ensemble du processus détecte les paramètres de courant et de charge, et a une sous-tension d'alimentation, une surtension d'alimentation, un retard de protection de l'alimentation, une protection contre les surintensités, un retard de protection contre les surintensités, une protection contre la surchauffe du thyristor, une protection de fréquence et d'autres fonctions de protection.
Niveau de tension du circuit principal | AC220V ~ 380V ± 20% 42 ~ 68 Hz | ||
Niveau de tension de contrôle | 100 ~ 240vac 50 / 60Hz | ||
Courant nominal | 0 ~ 700A | ||
Entrée analogique | 4 ~ 20mA (1 ~ 5V) logique positive, 4 ~ 20mA (1 ~ 5V) Logique négative | ||
0 ~ 20mA (0 ~ 5VPositive Logic, 0 ~ 20mA (0 ~ 5V) Logique négative | |||
Sortie analogique | 0 ~ 20mA 、 4 ~ 20mA | ||
Montée en puissance | 0 ~ 120S | ||
Descente de la rampe | 0 ~ 120S | ||
Entrée analogique | Donné Sélection de la source | 0. Terminal 1 1. Terminal 2 2. Terminal 1 Ajouter la borne 2 3. Terminal 1 Terminal IADD 2 4. Terminal 1 Terminal pro 2 5. Terminal 1 terminal ipro 2 6. la communication 7. Commutation de terminal | |
Methode de CONTROLE
| 0. Contrôle de la boucle ouverte 1. Mode de tension constante (rétroaction U) 2. Mode de tension constante (rétroaction U2) 3. Mode de courant constant (je rétro) 4. Mode de courant constant (rétroaction I2) 5. Mode de puissance constante (rétroaction P) 6. Mode de cycle fixe 7. Mode du cycle variable 8. Mode de tension constante + cycle 9. Courant constant + mode cycle 10. Mode de cycle constant + cycle constant 11. Distribution automatique de l'énergie
| ||
Sortie analogique | Catégorie de protection | Plage de paramètres | Remarques |
Protection contre les surintensités | 100% -150% IE (défaut est 120%) | Désactivez à 100% cette fonction | |
Protection de surchauffe de thyristor | 0. interdit 1. Autorisé (autorisé par défaut) | Température du thyristor ≥75 ℃ | |
Protection des fréquences | 0. interdit 1. Autorisé (autorisé par défaut) | moins de 42 Hz ou supérieur à 68Hz | |
Autre protection
| Sous-tension d'alimentation, surtension d'alimentation, etc. | ||
Rampe upn | Résistif / inductif | ||
Descente de la rampe | Normalement ouvert (250 V / 5A) | ||
Descente de la rampe | Affichage OLED | ||
Communication | Interface de communication RS485, protocole de communication Modbus RTU | ||
Environnement | Installation intérieure, environnement propre | ||
Température ambiante | -10-55 ° C, demanter au-dessus de 45 ° C, de dégérer de 1,5% pour 1 ° C
| ||
Humidité | Maximum 95% RH (non-condensation) | ||
Altitude | Aucune derration n'est requise en dessous de 1000 m. Au-dessus de 1000 mètres, le courant est détruit de 1,5% pour chaque augmentation de 100 m | ||
Mode de refroidissement | Refroidissement naturel / refroidissement à l'air forcé | ||
classe de protection | Ip00 | ||
Charge méthode de câblage (Seulement pour trois phases) | 0. Le point central de l'étoile n'est pas connecté à zéro 1. Le point central de l'étoile est connecté à zéro 2. Connexion Delta |
Niveau de tension du circuit principal | AC220V ~ 380V ± 20% 42 ~ 68 Hz | ||
Niveau de tension de contrôle | 100 ~ 240vac 50 / 60Hz | ||
Courant nominal | 0 ~ 700A | ||
Entrée analogique | 4 ~ 20mA (1 ~ 5V) logique positive, 4 ~ 20mA (1 ~ 5V) Logique négative | ||
0 ~ 20mA (0 ~ 5VPositive Logic, 0 ~ 20mA (0 ~ 5V) Logique négative | |||
Sortie analogique | 0 ~ 20mA 、 4 ~ 20mA | ||
Montée en puissance | 0 ~ 120S | ||
Descente de la rampe | 0 ~ 120S | ||
Entrée analogique | Donné Sélection de la source | 0. Terminal 1 1. Terminal 2 2. Terminal 1 Ajouter la borne 2 3. Terminal 1 Terminal IADD 2 4. Terminal 1 Terminal pro 2 5. Terminal 1 terminal ipro 2 6. la communication 7. Commutation de terminal | |
Methode de CONTROLE
| 0. Contrôle de la boucle ouverte 1. Mode de tension constante (rétroaction U) 2. Mode de tension constante (rétroaction U2) 3. Mode de courant constant (je rétro) 4. Mode de courant constant (rétroaction I2) 5. Mode de puissance constante (rétroaction P) 6. Mode de cycle fixe 7. Mode du cycle variable 8. Mode de tension constante + cycle 9. Courant constant + mode cycle 10. Mode de cycle constant + cycle constant 11. Distribution automatique de l'énergie
| ||
Sortie analogique | Catégorie de protection | Plage de paramètres | Remarques |
Protection contre les surintensités | 100% -150% IE (défaut est 120%) | Désactivez à 100% cette fonction | |
Protection de surchauffe de thyristor | 0. interdit 1. Autorisé (autorisé par défaut) | Température du thyristor ≥75 ℃ | |
Protection des fréquences | 0. interdit 1. Autorisé (autorisé par défaut) | moins de 42 Hz ou supérieur à 68Hz | |
Autre protection
| Sous-tension d'alimentation, surtension d'alimentation, etc. | ||
Rampe upn | Résistif / inductif | ||
Descente de la rampe | Normalement ouvert (250 V / 5A) | ||
Descente de la rampe | Affichage OLED | ||
Communication | Interface de communication RS485, protocole de communication Modbus RTU | ||
Environnement | Installation intérieure, environnement propre | ||
Température ambiante | -10-55 ° C, demanter au-dessus de 45 ° C, de dégérer de 1,5% pour 1 ° C
| ||
Humidité | Maximum 95% RH (non-condensation) | ||
Altitude | Aucune derration n'est requise en dessous de 1000 m. Au-dessus de 1000 mètres, le courant est détruit de 1,5% pour chaque augmentation de 100 m | ||
Mode de refroidissement | Refroidissement naturel / refroidissement à l'air forcé | ||
classe de protection | Ip00 | ||
Charge méthode de câblage (Seulement pour trois phases) | 0. Le point central de l'étoile n'est pas connecté à zéro 1. Le point central de l'étoile est connecté à zéro 2. Connexion Delta |
Taper | Contour | Classé courant | Taille de la structure (mm) | Masse (Kg) | Mode de refroidissement | ||||
A | B | C | D | E | |||||
CPC1H - 025-0.4 | A | 25A | 308 | 100 | 246 | 50 | 200 | 3.9 | Refroidissement naturel |
CPC1H - 040-0.4 | 40a | ||||||||
CPC1H - 075-0.4 | 75a | 316 | 145 | 277 | 84 | 210 | 5.6 | Refroidissement naturel / refroidissement à l'air forcé | |
CPC1H - 100-0.4 | 100A | ||||||||
CPC1H - 150-0.4 | 150a | ||||||||
CPC1H - 200-0.4 | 200A | 400 | 155 | 347 | 116 | 280 | 11.2 | ||
CPC1H - 250-0.4 | 250a | ||||||||
CPC1H - 300-0.4 | 300A | ||||||||
CPC1H - 350-0.4 | 350A | ||||||||
CPC1H - 500-0.4 | B | 500A | 625 | 283 | 532 | 200 | 305 | 24.2 | |
CPC1H - 700-0.4 | 700A |
Taper | Contour | Classé courant | Taille de la structure (mm) | Masse (Kg) | Mode de refroidissement | ||||
A | B | C | D | E | |||||
CPC3H - 025-0.4 | C | 25A | 345 | 204 | 314.5 | 170 | 218 | 9.3 | Refroidissement naturel / refroidissement à l'air forcé |
CPC3H - 040-0.4 | 40a | ||||||||
CPC3H - 075-0.4 | 75a | ||||||||
CPC3H - 100-0.4 | 100A | ||||||||
CPC3H - 150-0.4 | 150a | ||||||||
CPC3H - 200-0.4 | 200A | 473 | 265 | 430 | 210 | 265.5 | 21.1 | ||
CPC3H - 250-0.4 | 250a | ||||||||
CPC3H - 300-0.4 | 300A | ||||||||
CPC3H - 350-0.4 | 350A | ||||||||
CPC3H - 500-0.4 | D | 500A | 625 | 473 | 532 | 300 | 322.8 | 49.4 | |
CPC3H - 700-0.4 | 700A |
Taper | Contour | Classé courant | Taille de la structure (mm) | Masse (Kg) | Mode de refroidissement | ||||
A | B | C | D | E | |||||
CPC1H - 025-0.4 | A | 25A | 308 | 100 | 246 | 50 | 200 | 3.9 | Refroidissement naturel |
CPC1H - 040-0.4 | 40a | ||||||||
CPC1H - 075-0.4 | 75a | 316 | 145 | 277 | 84 | 210 | 5.6 | Refroidissement naturel / refroidissement à l'air forcé | |
CPC1H - 100-0.4 | 100A | ||||||||
CPC1H - 150-0.4 | 150a | ||||||||
CPC1H - 200-0.4 | 200A | 400 | 155 | 347 | 116 | 280 | 11.2 | ||
CPC1H - 250-0.4 | 250a | ||||||||
CPC1H - 300-0.4 | 300A | ||||||||
CPC1H - 350-0.4 | 350A | ||||||||
CPC1H - 500-0.4 | B | 500A | 625 | 283 | 532 | 200 | 305 | 24.2 | |
CPC1H - 700-0.4 | 700A |
Taper | Contour | Classé courant | Taille de la structure (mm) | Masse (Kg) | Mode de refroidissement | ||||
A | B | C | D | E | |||||
CPC3H - 025-0.4 | C | 25A | 345 | 204 | 314.5 | 170 | 218 | 9.3 | Refroidissement naturel / refroidissement à l'air forcé |
CPC3H - 040-0.4 | 40a | ||||||||
CPC3H - 075-0.4 | 75a | ||||||||
CPC3H - 100-0.4 | 100A | ||||||||
CPC3H - 150-0.4 | 150a | ||||||||
CPC3H - 200-0.4 | 200A | 473 | 265 | 430 | 210 | 265.5 | 21.1 | ||
CPC3H - 250-0.4 | 250a | ||||||||
CPC3H - 300-0.4 | 300A | ||||||||
CPC3H - 350-0.4 | 350A | ||||||||
CPC3H - 500-0.4 | D | 500A | 625 | 473 | 532 | 300 | 322.8 | 49.4 | |
CPC3H - 700-0.4 | 700A |
