Application du VFD XFC500 dans les manèges

auteur:Éditeur du site     publier Temps: 2022-08-05      origine:Propulsé

enquête

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

1. Application du variateur de fréquence

La régulation de la vitesse de conversion de fréquence du moteur à courant alternatif est devenue la tendance de la régulation de la vitesse du moteur contemporain, avec une petite taille, un poids léger, un couple élevé, une haute précision, une fonction forte, une fiabilité élevée, un fonctionnement simple, une communication facile et d'autres fonctions.C'est mieux que toutes les méthodes de régulation de vitesse précédentes, telles que la régulation de vitesse de changement de pôle, la régulation de vitesse de régulation de tension, la régulation de vitesse de glissement, etc.Par conséquent, il est largement utilisé dans tous les domaines de la vie, tels que les métaux non ferreux, le pétrole, la pétrochimie, les fibres chimiques, le textile, l'énergie électrique, les machines, les matériaux de construction, le charbon, la médecine, la fabrication du papier, le moulage par injection, les cigarettes, les grues, l'approvisionnement en eau urbain. , les industries de la climatisation centrale et du traitement des eaux usées.


Charge d'entraînement à fréquence variable-XiChiElectric

Aperçu des charges dans ce projet

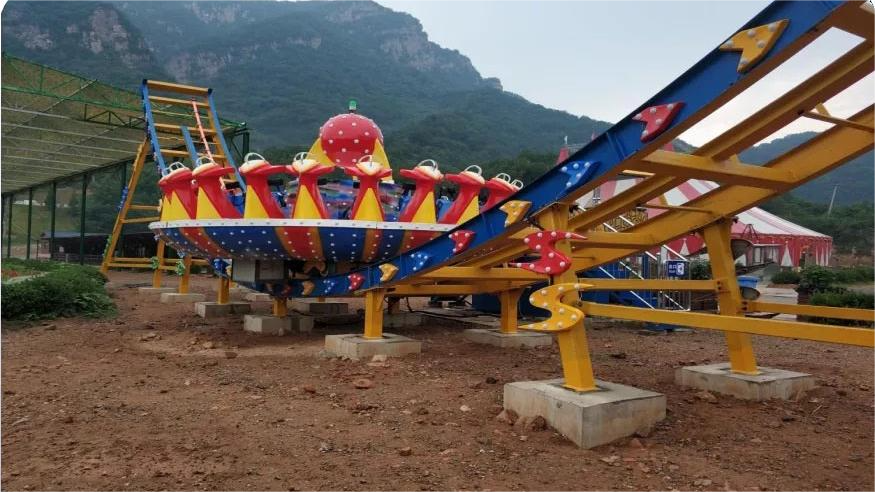

La soucoupe volante de Shenzhou est un équipement d'amusement commun.Sa plaque tournante mécanique rotative est entraînée par deux moteurs, l'un est responsable de la rotation de la plaque tournante de 2,2 tonnes et l'autre est responsable du glissement de la plaque tournante à gauche et à droite sur la piste.Le moteur d'entraînement qui coulisse à gauche et à droite utilise la grande inertie de la machine elle-même.Le moteur est en avant et en arrière combiné avec la vitesse de glissement libre du plateau tournant, et en même temps entraîne le plateau tournant pour accélérer et glisser vers le bas pendant une courte période, de sorte qu'il atteigne un nouveau point culminant pour le mouvement alternatif.Habituellement, toute l'expérience prend trois minutes.


2. Exigences du système de régulation de la vitesse de conversion de fréquence

  • Le variateur de fréquence communique avec l'API ;

  • Grande inertie, démarrage rapide ;

  • Le courant de démarrage à court terme a un impact important et le courant de démarrage est plus du double du courant nominal du moteur ;

  • Démarrage fréquent vers l'avant et vers l'arrière ;


3. Schéma de câblage VFD XFC500

variateur de fréquence basse tension-XiChiElectricLe variateur de fréquence de la série XFC500 est un onduleur à contrôle vectoriel de courant.Avec fonction de contrôle vectoriel de courant en boucle ouverte, conception à haute fiabilité, performances à coût élevé.Il peut être utilisé dans des applications générales telles que divers équipements de production automatisés, ventilateurs et pompes.Et il a des cartes d'extension, des cartes d'extension de communication E/S et d'autres fonctions d'extension pour répondre aux besoins d'application de différentes occasions.

Schéma de câblage XFC500 VFD-XiCHiElectric

4. Caractéristiques et avantages du schéma de contrôle de fréquence

En mode vectoriel SVC, l'onduleur peut produire un couple important pour entraîner la charge d'inertie importante (0,3 Hz/150 %) à l'état basse fréquence ;

Les performances dynamiques sont stables et la vitesse de réponse est rapide, ce qui convient aux démarrages fréquents en marche avant et en marche arrière.

Avec un algorithme vectoriel de courant haute performance, le moteur peut atteindre la meilleure vitesse en 0,5 seconde et le courant de sortie est contrôlé dans la plage de 2 fois le courant nominal.Comparé au démarrage de la fréquence de puissance, le courant est 6 fois plus lisse, le courant de travail est considérablement réduit et l'effet d'économie d'énergie est évident ;

Il dispose d'un équipement complet de protection contre les surintensités, les surtensions et les surcharges pour un fonctionnement fiable ;

Taille compacte, installation pratique et fonctionnement simple.




5. Installation et utilisation pratique des variateurs de fréquence

1. La méthode d'installation des VFD dans l'armoire de commande

Dans l'application pratique des variateurs de fréquence, il est nécessaire d'installer plusieurs VFD de faible puissance dans la même armoire de commande.Afin de réduire l'influence thermique mutuelle, il est généralement recommandé de les placer côte à côte.S'il doit être installé verticalement, afin de réduire les effets néfastes de la dissipation thermique, des cloisons doivent être ajoutées entre les variateurs de fréquence.


2. Exigences de température

L'exigence générale est de 0 à 55°C, mais afin d'assurer la sécurité et la fiabilité du VFD pendant le fonctionnement, il est préférable de le contrôler en dessous de 40°C pendant l'utilisation.La limite inférieure de la température ambiante est généralement de 0°C ou –10°C, en supposant qu'il n'y a pas de condensation.Dans l'armoire de commande, l'onduleur est généralement installé sur la partie supérieure de l'armoire, respecte strictement les exigences d'installation du manuel du produit et ne permet jamais d'installer l'élément chauffant ou l'élément facile à chauffer près du bas. de l'onduleur.Lorsque la température ambiante change considérablement, de la condensation est susceptible de se produire à l'intérieur de l'onduleur, ce qui réduira ses performances d'isolation et peut même provoquer un accident de court-circuit.Si nécessaire, ajoutez du déshydratant et un réchauffeur dans l'armoire de commande.

Les variateurs de fréquence haute puissance doivent également installer des ventilateurs dans l'armoire de commande et les conduits d'air doivent être conçus de manière raisonnable.Toutes les entrées d'air doivent être équipées de filets anti-poussière pour assurer une évacuation en douceur, afin d'éviter la formation de courants de Foucault dans l'armoire et de provoquer une accumulation de poussière.Sélectionnez le ventilateur correspondant en fonction du volume de ventilation dans le manuel du variateur de fréquence et faites attention au problème de résistance aux vibrations lors de son installation.


3. Anti-vibration et choc

Lorsque l'armoire de commande du variateur de fréquence est soumise à des vibrations mécaniques ou à des chocs, cela entraînera un mauvais contact électrique.Essayez d'améliorer la résistance mécanique de l'armoire de commande et éloignez-la de la source de choc.Si nécessaire, utilisez des patins en caoutchouc anti-vibration pour fixer les composants tels que les interrupteurs électromagnétiques dans l'armoire de commande qui peuvent générer des vibrations.


4. Interférence anti-électromagnétique

L'instrument et le système électronique dans l'armoire de commande VFD doivent utiliser un boîtier métallique pour protéger l'interférence électromagnétique de l'onduleur vers l'instrument.De plus, la connexion entre les composants électriques et les instruments doit être des lignes de commande blindées et la distance entre le jeu de barres et la ligne d'alimentation doit être maintenue à au moins 100 mm.


5. Exigences de protection

Imperméable:

Si le variateur de fréquence est placé sur site, il convient de noter qu'il ne doit y avoir aucune bride de tuyau ou autre point de fuite d'eau au-dessus de l'armoire de commande de l'onduleur, et qu'il ne doit pas y avoir d'éclaboussures d'eau à proximité, et le niveau de protection de l'armoire de l'onduleur doit être supérieur à IP43.

Étanche à la poussière:

Toutes les entrées d'air doivent être équipées de filets anti-poussière pour empêcher les flocs d'entrer, et les filets anti-poussière doivent être amovibles pour faciliter le nettoyage.La grille du filet anti-poussière est déterminée en fonction de la situation spécifique du site, et la jonction de l'environnement du filet anti-poussière et de l'armoire de commande doit être manipulée strictement.


6. Mise à la terre du variateur de fréquence

Une mise à la terre correcte est un moyen important d'améliorer la stabilité du système.La résistance de mise à la terre de la borne de mise à la terre du variateur de fréquence doit être aussi faible que possible.La section transversale du fil de mise à la terre ne doit pas être inférieure à 4 mm 2 et la longueur ne doit pas dépasser 5 m.La mise à la terre de l'onduleur doit être séparée du point de mise à la terre de l'équipement électrique et non partagée.
