Kyn28-12
XiChi

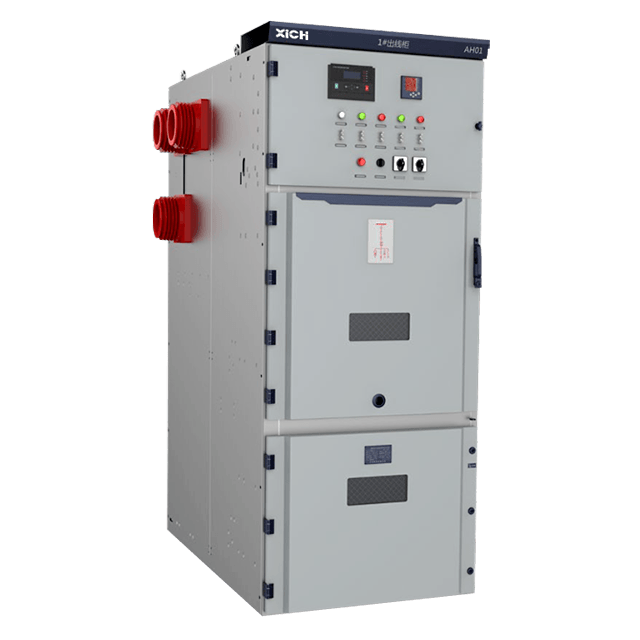

Kyn28-12 Métal de type blindé en métal intérieur, Appareillage de sevable est constitué de flexion de plaque en aluminium-zinc et de structure combinée entièrement fermée. Dans l'armoire, des plaques en acier mince sont utilisées pour séparer quatre chambres, qui sont reliées par des boulons. La partie supérieure est la chambre de barre de barre, la partie médiane est la chambre de la carte à main et la partie inférieure est la chambre du câble. Des instruments et des relais sont installés dans la salle des instruments devant la partie supérieure de l'armoire. Il a les fonctions de frais généraux et de lignes sortantes et de connexions gauche et droite.
Il est principalement utilisé pour la transmission de puissance des centrales électriques et des générateurs de petits et moyens, la distribution de puissance des entreprises industrielles et miniers, la réception de puissance et la transmission de puissance des sous-stations secondaires des systèmes d'alimentation, des moteurs à grande tension, etc. utilisé pour le contrôle, la protection et la détection.
This product complies with GB3906-2006 \"3-35KV AC metal-enclosed switchgear\", GB/T11022 \"Common technical requirements for high-voltage switchgear and control equipment standards\", IEC298 \"AC metal-enclosed switchgear control equipment\" and other standards.
Nom | Unité | Paramètre technique | |
Tension nominale | KV | 3;6;10 | |
Maximum working voltage | KV | 3.6;7.2;12 | |
Rated insulation level | Imin power frequency withstand voltage | KV | 42 |
Lightning impulse withstand voltage | KV | 75 | |
Fréquence nominale | HZ | 50 | |
Rated current of main busbar | A | 630;1250;1600;2000;2500;3150 | |
Rated current of branch busbar | A | 630;1250;1600;2000;2500;3150 | |
4S thermal stable current | KA | 16;20;25;31.5;40;50 | |
Rated peak withstand current | KA | 40;50;60;80;100;125 | |
classe de protection | The enclosure is IP4X, and the isolation room and circuit breaker room door is IP2X when opened |
