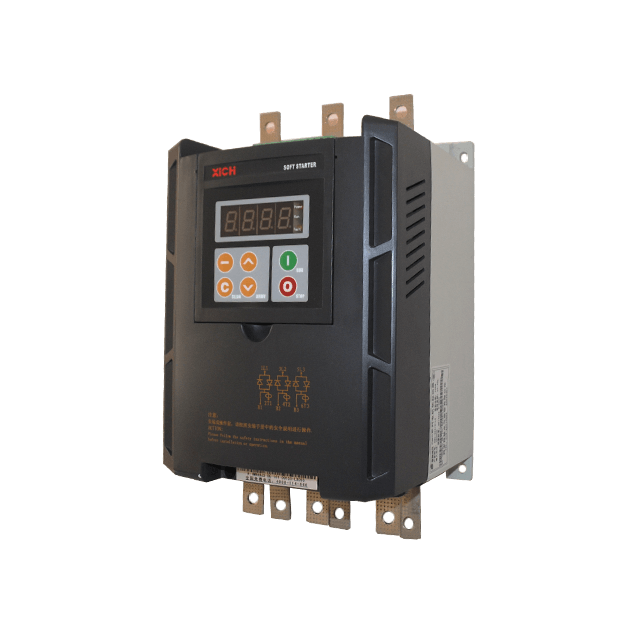

Démarreur progressif triphasé pour moteur à induction AC380V 7.5-630kW


Pour charge standard et charge lourde ;
Haute précision de contrôle ;
Circuit principal : 3 entrées et 6 sorties ;
Protocole standard MODBUS-RTU (en option) ;
Intégré avec une fonction de protection avancée ;
Matériau ignifuge ;

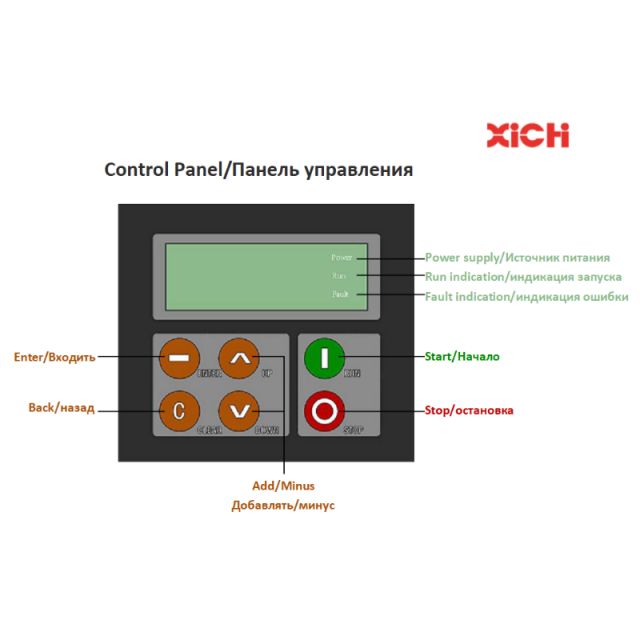

Panneau mobile ;
Entretien facile;
Affichage à 4 chiffres.
État de disponibilité:
  • CMC-LX

  • AC triphasé 380V ± 15% (câblage delta standard et interne)

  • Moteur asynchrone à courant alternatif à cage d'écureuil ordinaire

  • 7,5 ~ 630kW

  • Modèle universel, largement adapté à diverses charges mécaniques.Généralement utilisé pour les ventilateurs, les pompes, les compresseurs, etc.


Conditions de service du démarreur progressif du moteur triphasé

Pouvoir de contrôle Externe AC110V-10% à AC220V+15%, 50/60Hz
Intégré Alimentation de contrôle intégrée interne, pas besoin d'alimentation externe
alimentation triphasée

Standard câblage AC380V ±15%

Delta interne câblage AC380V±15%

Courant nominal 18A~1200A, 23 valeurs nominales au total
Moteur applicable Moteur asynchrone à courant alternatif à cage d'écureuil ordinaire
Mode de démarrage Démarrage de la rampe de tension, démarrage de la rampe de courant
Mode d'arrêt Arrêt libre, arrêt progressif
Fonction de protection Perte de phase, surintensité, protection SCR, surchauffe, déséquilibre de courant de phase
Fréquence de démarrage Des démarrages fréquents ou peu fréquents peuvent être effectués, il est recommandé que le nombre de démarrages par heure ne dépasse pas 10 fois
Entrée logique Impédance 1,8 KΩ, alimentation +24V
Type de refroidissement Refroidissement naturel ou refroidissement par air forcé
IP IP00, IP20
Type d'installation mural
Méthode de communication RS485 (facultatif)
Condition environnementale

Lorsque l'altitude de la mer est supérieure à 2 000 m, le démarreur progressif doit être déclassé pour être utilisé

Température ambiante : -25 ~ +45°C

Humidité relative : moins de 95 % (20 °C±5 °C)

Exempt de gaz inflammable, explosif et corrosif ou de poussière conductrice.

Installation intérieure, bonne ventilation, vibration inférieure à 0,5 G.


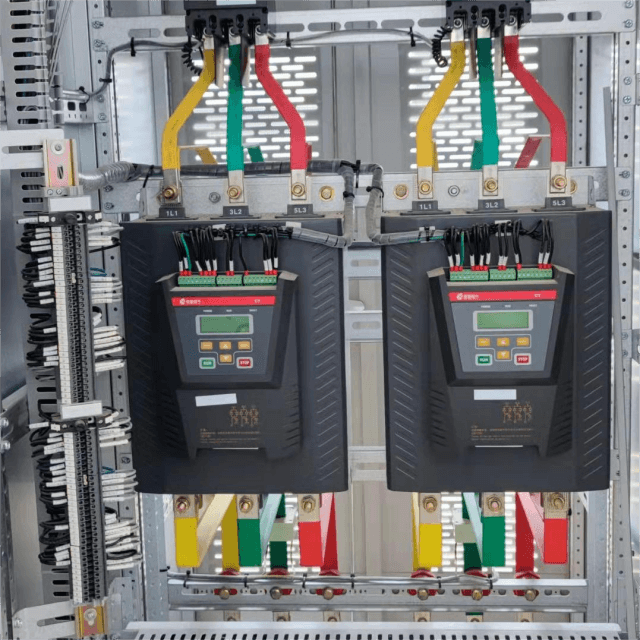

Schéma de câblage pour une application typique

schéma de moteur à induction triphasé de démarreur progressif-XiChiElectric


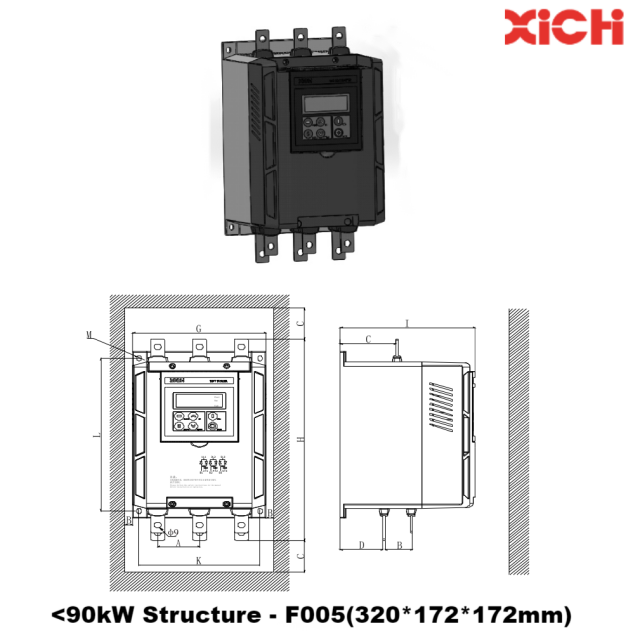

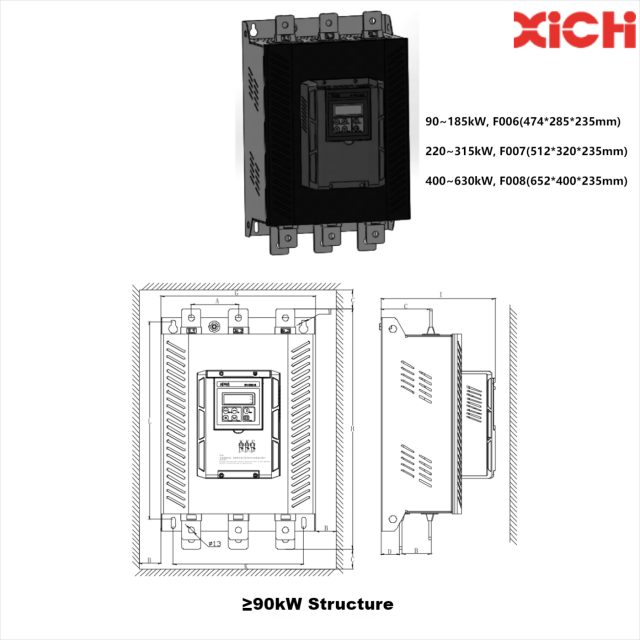

Modèle de démarreur progressif Spécification

CMC-***/3-LX-

*** - Puissance moteur adaptée.Par exemple, 090 signifie 90kW

- Méthode de communication.0 signifie aucun ;1 signifie RS485


Les accessoires indiqués dans le tableau ci-dessous sont uniquement à titre de référence.

Spécifications de câblage standard du démarreur progressif CMC-LX 380 V et sélection des accessoires

Puissance moteur adaptée

(kW)

Modèle de démarreur progressif Courant nominal (A) Modèle de contacteur de dérivation Taille de la ligne primaire (ligne de cuivre)
7.5 CMC-008/3-LX 18 CJX4-25 4 millimètres2
11 CMC-011/3-LX 24 CJX4-32 6 millimètres2
15 CMC-015/3-LX 30 CJX4-32 10 millimètres2
18.5 CMC-018/3-LX 39 CJX4-40 10 millimètres2
22 CMC-022/3-LX 45 CJX4-50 16 millimètres2
30 CMC-030/3-LX 60 CJX4-63 25 millimètres2
37 CMC-037/3-LX 76 CJX4-80 35 millimètres2
45 CMC-045/3-LX 90 CJX4-95 35 millimètres2
55 CMC-055/3-LX 110 CJX4-115F 35 millimètres2
75 CMC-075/3-LX 150 CJX4-150F 50 millimètres2
90 CMC-090/3-LX 180 CJX4-185F barre de cuivre 30×4
110 CMC-110/3-LX 218 CJX4-225F barre de cuivre 30×4
132 CMC-132/3-LX 260 CJX4-265F barre de cuivre 30×4
160 CMC-160/3-LX 320 CJX4-330F barre de cuivre 30×4
185 CMC-185/3-LX 370 CJX4-400F barre de cuivre 30×4
220 CMC-220/3-LX 440 CJX4-500F Barre de cuivre 40×5
250 CMC-250/3-LX 500 CJX4-500F Barre de cuivre 40×5
280 CMC-280/3-LX 560 CJX4-630F Barre de cuivre 40×5
315 CMC-315/3-LX 630 CJX4-630F Barre de cuivre 40×5
400 CMC-400/3-LX 780 JWCJ20-800 Barre de cuivre 50×8
470 CMC-470/3-LX 920 JWCJ20-1000 Barre de cuivre 50×8
530 CMC-530/3-LX 1000 CKJ7-1600A/1140V Barre de cuivre 50×8
630 CMC-630/3-LX 1200 CJX4-25 Barre de cuivre 50×8


Instruction pour commander

Pour passer une commande, veuillez fournir le modèle de produit, les spécifications, la charge et les conditions d'application.

Note spéciale:

Si le client a besoin que le boîtier du clavier soit placé à l'extérieur, il est nécessaire de commander les accessoires de montage auprès du fabricant.Lorsque le boîtier du clavier est placé à l'extérieur, il doit verrouiller les fixations de montage du boîtier du clavier externe sur le panneau de porte avec sa taille de trou de 115,5 (H) * 104,2 (W).Pour les étapes d'installation spécifiques, veuillez consulter    Guide de référence rapide du démarreur progressif CMC-LX V1.1.pdf.


Démarreur progressif Principe de fonctionnement

Le démarreur progressif est un dispositif de commande de moteur qui intègre un démarrage progressif du moteur, un arrêt progressif et diverses fonctions de protection.Il est connecté en série entre l'alimentation et le moteur commandé.


Lorsque le démarreur progressif est utilisé pour démarrer le moteur, la tension de sortie du thyristor augmente progressivement et le moteur accélère progressivement jusqu'à ce que le thyristor soit complètement allumé, et le moteur fonctionne sur les caractéristiques mécaniques de la tension nominale pour obtenir un démarrage en douceur, réduire le courant de démarrage et éviter le déclenchement de surintensité de démarrage.


Lorsque le moteur atteint la vitesse nominale, le processus de démarrage se termine.Le démarreur progressif remplace automatiquement le thyristor qui a terminé la tâche par un contacteur de dérivation et fournit une tension nominale pour le fonctionnement normal du moteur afin de réduire la perte de chaleur du thyristor, de prolonger la durée de vie du démarreur progressif, d'améliorer son efficacité de fonctionnement , et empêcher le réseau électrique de la pollution harmonique.


Le démarreur progressif fournit également une fonction d'arrêt progressif.L'arrêt progressif est l'opposé du processus de démarrage progressif.La tension diminue progressivement et la vitesse tombe progressivement à zéro pour éviter le choc de couple provoqué par l'arrêt libre.
